Gehwegbrücke am Dorfweiher in Tennenbronn

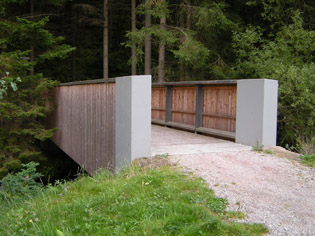

Die Brücke befindet sich am Rande des Waldes im Bereich des Dorfweihers in Tennenbronn. Am Rande des Waldes befindet sich ein Bach sowie der Dorfweiher. Dieser Bach wird mit der Brücke überspannt. Die Brücke ordnet sich mit ihrer schlichten Form und Gestaltung der Natur unter. Die ergänzten Stahlbetonportale bilden den Auftakt zur Brücke. Die Brüstung wird mit einer senkrechten Lattung ausgebildet, der Brückenbelag aus Holzbohlen, die Tragkonstruktion der Brücke ist in Holz.

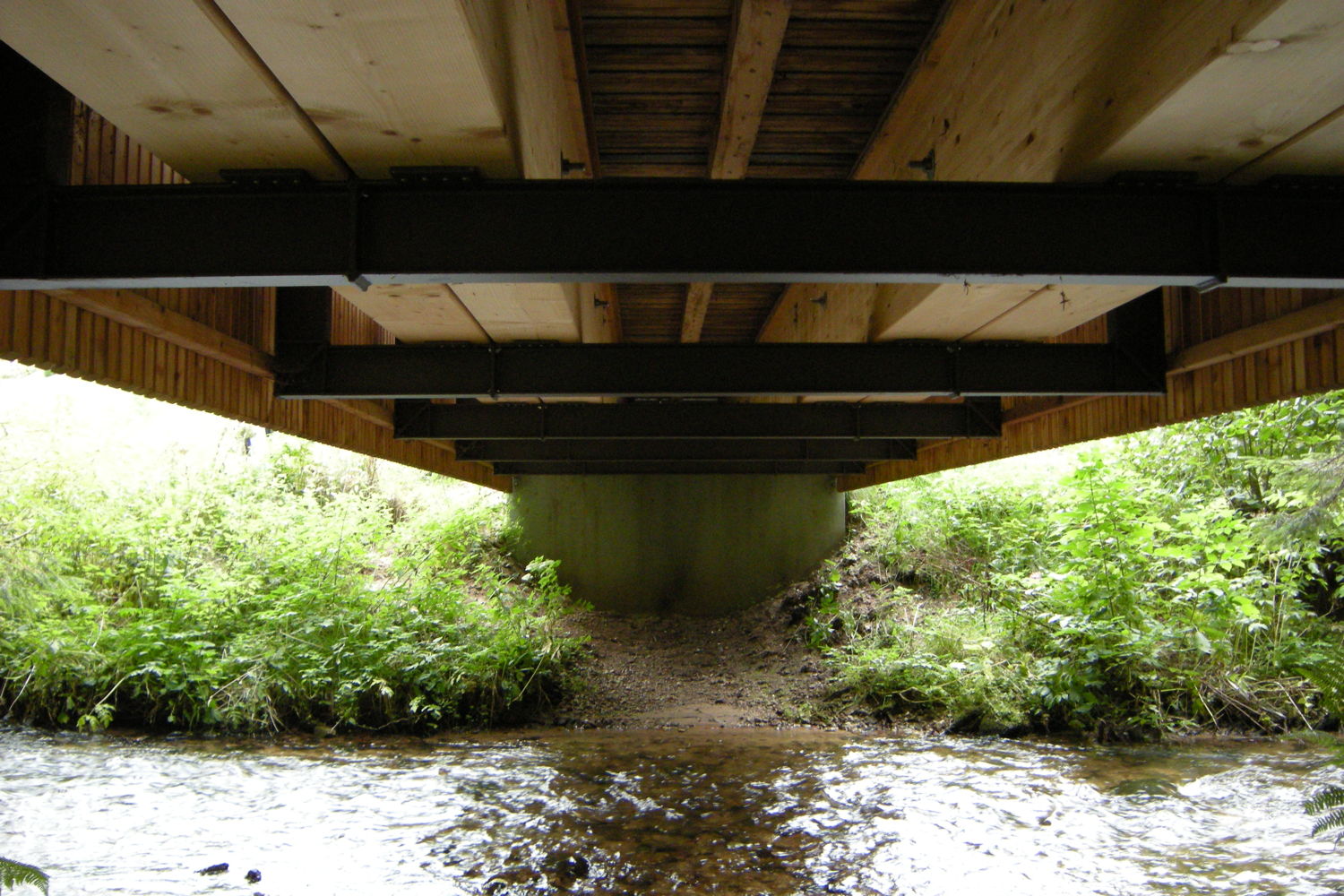

Die Spannweite der Brücke beträgt ca. 11,50 m. Das Haupttragwerk bilden zwei Doppel-Brettschichtholzträger als Einfeldträger, die an den Auflagern mittels Stahlteilen an die vorhandenen Widerlager angeschlossen werden. Ein Verband zur Horizontalaussteifung ist aufgrund der gedrungenen, schubfest verbundenen Querschnitte nicht erforderlich. Die auftretenden Lasten können über die Biegeträger in der schwachen Achse abgelastet werden. Die Lasteinleitung erfolgt über Stahl-Querrahmen die unten an die Hauptträger angehängt werden. Der offene Gehbahnbelag aus Holzbohlen liegt über den Hauptträgern und wird in Geländerebene über Längs-Nebenträger aus Stahlprofilen in die Querrahmen eingeleitet.

Fertigstellung:
2009
Entwurf:
tragwerkeplus
Bauherr:
Stadt Schramberg
Bauwerkskosten:
0,1 Mio. €
Leistungsphasen:
Objektplanung 2-7 und Bauleitung, Tragwerksplanung 2-6
Fotograf:
tragwerkeplus
Projektnummer:
1542
