B312 Ortsumgehung Reutlingen, Scheibengipfeltunnel
Hangsicherung Süd-und Nordportal

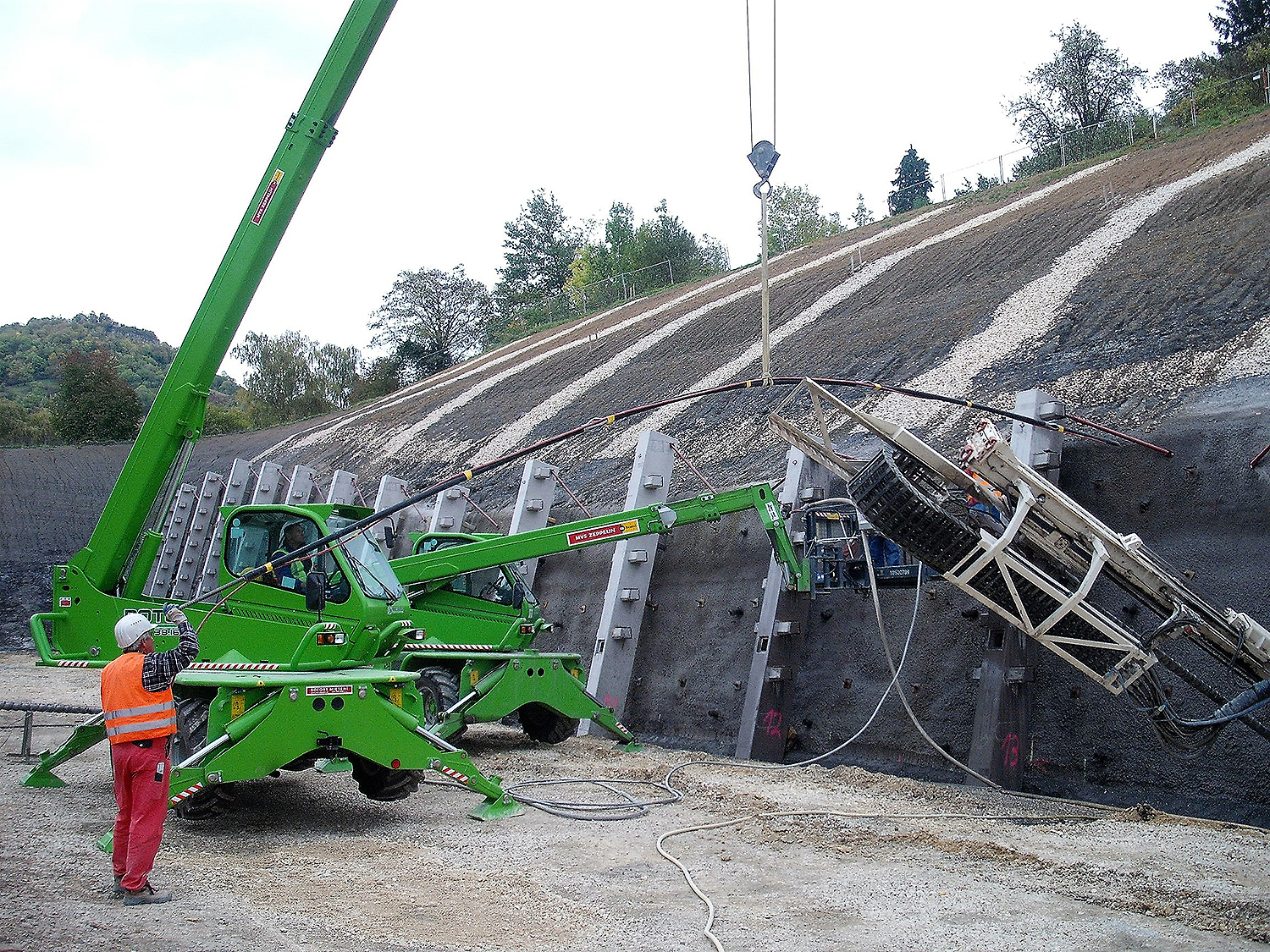

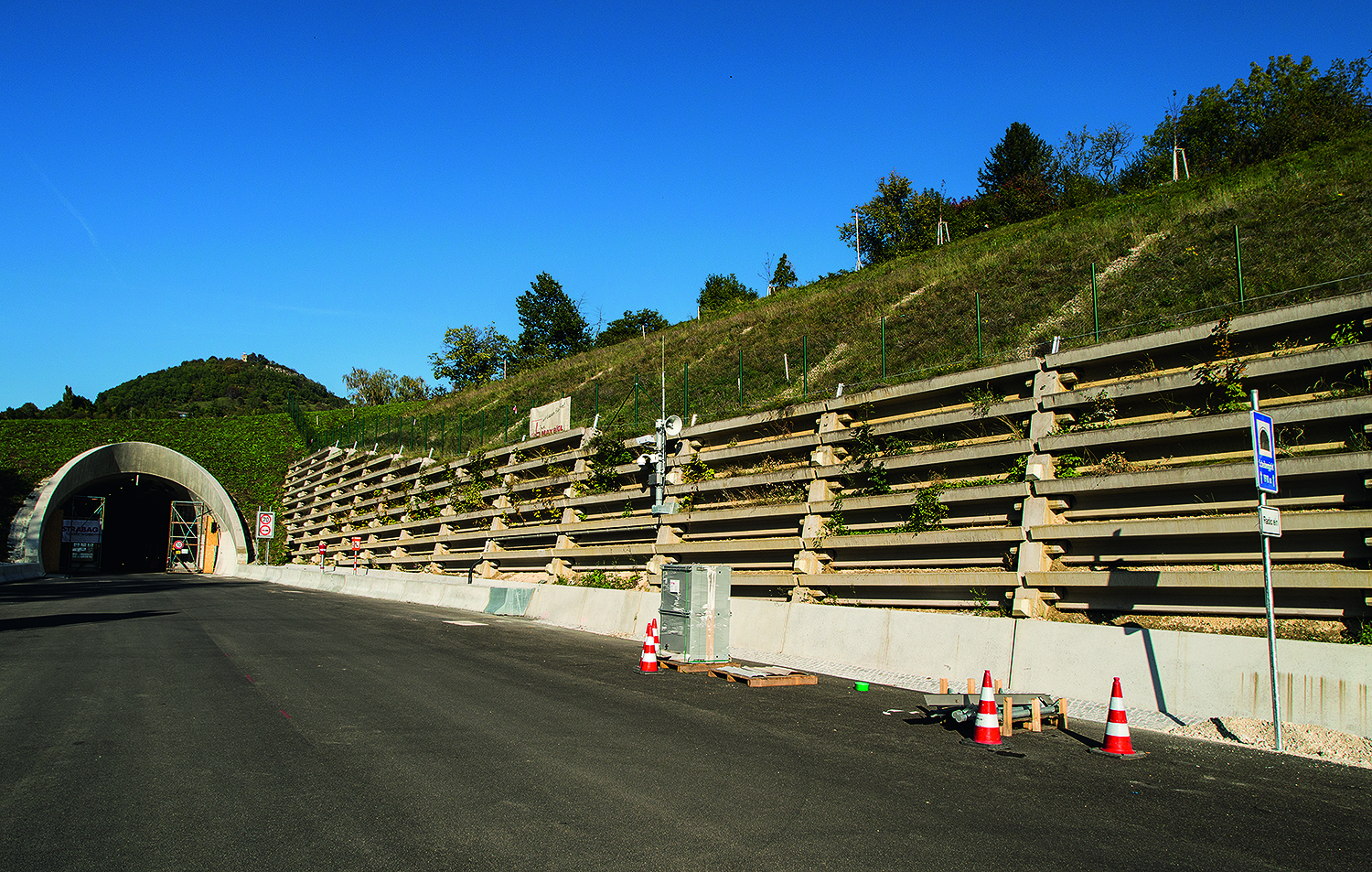

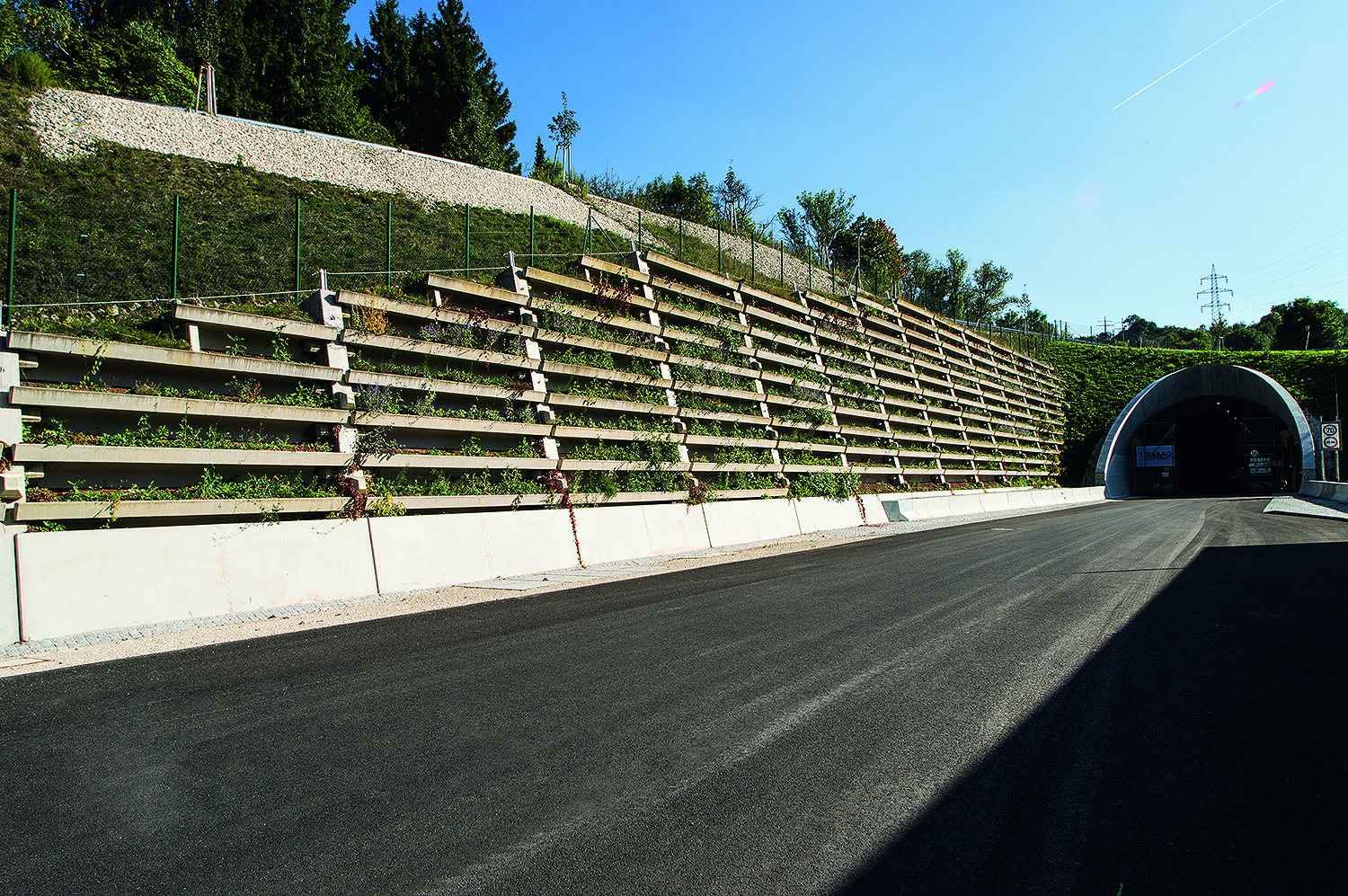

Im Zuge der B312 an der Ortsumfahrung Reutlingen durch den Scheibengipfeltunnel kommt es im Bereich des Südund Nordportals zu starken Einschnitten im Gelände, welche durch bepflanzte und rückverhängte Raumgitterkonstruktionen gesichert werden. Die Stützwände sind aufgesetzte Stahlbetonfertigteilkonstruktionen auf mehrfach durch Verpresspfähle rückverhängte Lisenen mit einem Achsraster von ca. 5 m und eingehängten Traversen (Pflanztröge) mit einem vertikalen Abstand von ca. 80 cm. Die maximale Höhe des Bauwerks beträgt ca. 9 m.

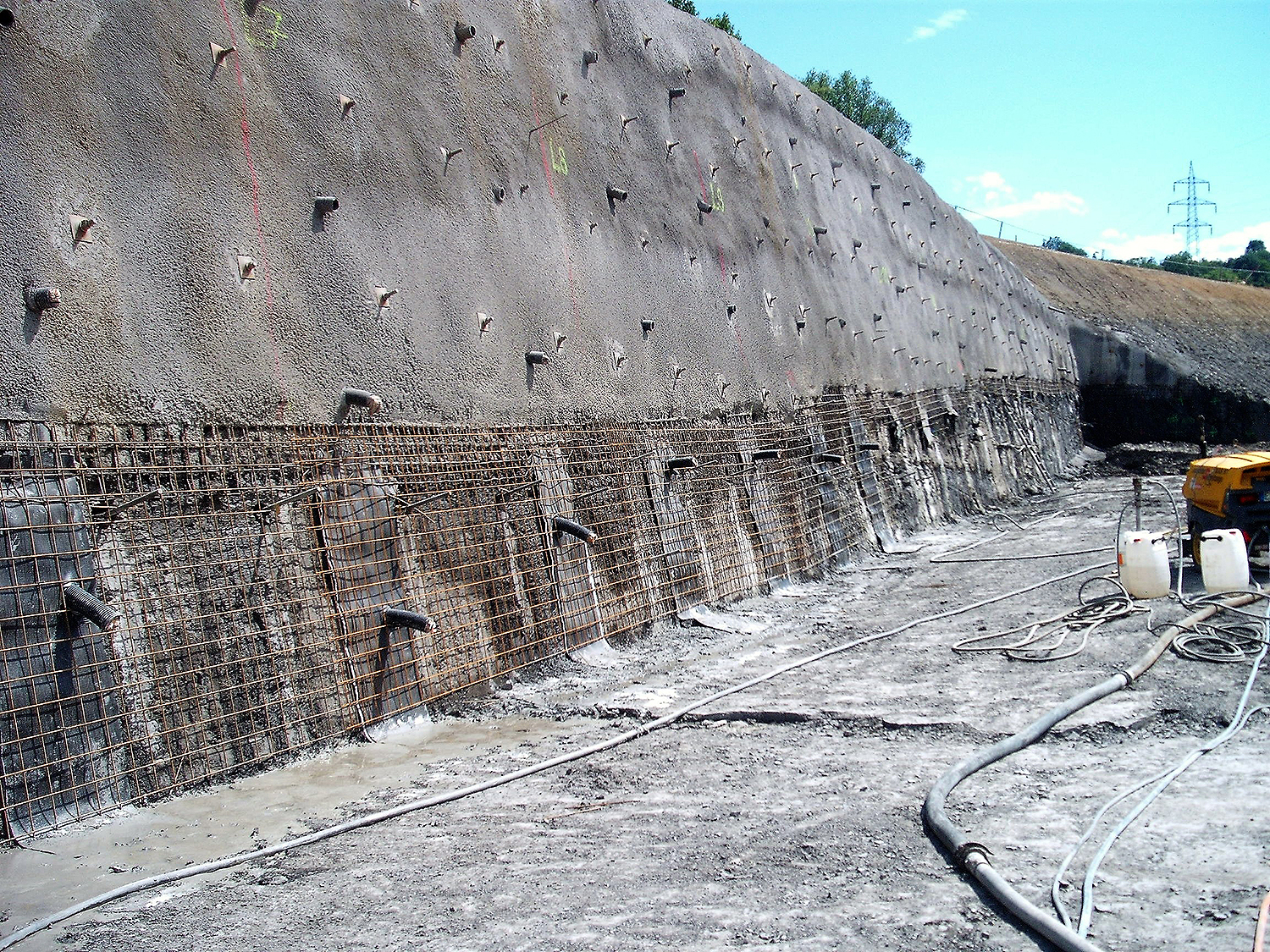

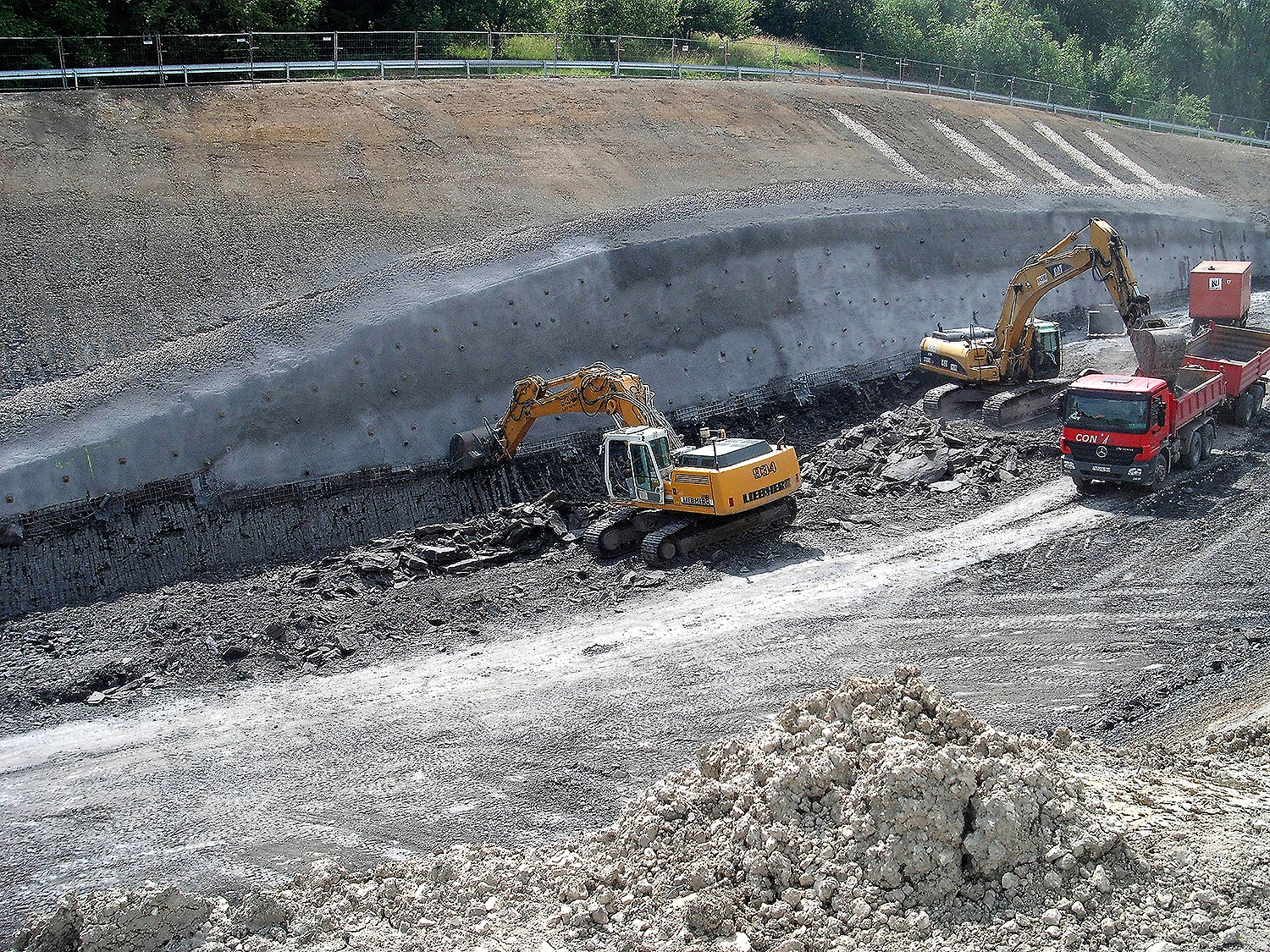

Zur temporären Hangsicherung während der Bauphase für die Raumgitterkonstruktion wurde eine Spritzbetonschale mit Bodenvernagelung mittels Zugankern ausgeführt.

Fertigstellung:
2012
Entwurf:
Lahmeyer International
Bauherr:
Straßenbauverwaltung Ba.-Wü., Regierungspräsidium Tübingen Ref. 47.1
Bauwerkskosten:
n. b.
Leistungsphasen:
Tragwerksplanung: 4 + 5
Fotograf:
Stefan Merkel (Bild 1+2, RP Tübingen Bild 3-5)
Projektnummer:
K10128
