Brücke über die Erms in Metzingen

Die Geh- und Radwegbrücke in der Metzinger Innenstadt soll für Fußgänger und Radfahrer eine kürzere und sicherere Verbindung zwischen Stuttgarter Straße und Innenstadt schaffen. Der an die Brücke angrenzende Adlergarten wird zur Zeit als Parkierungsfläche genutzt und soll in Kürze zur parkähnlichen Anlage umgestaltet werden. In diesem Zuge wird auch die Wegführung angepasst.

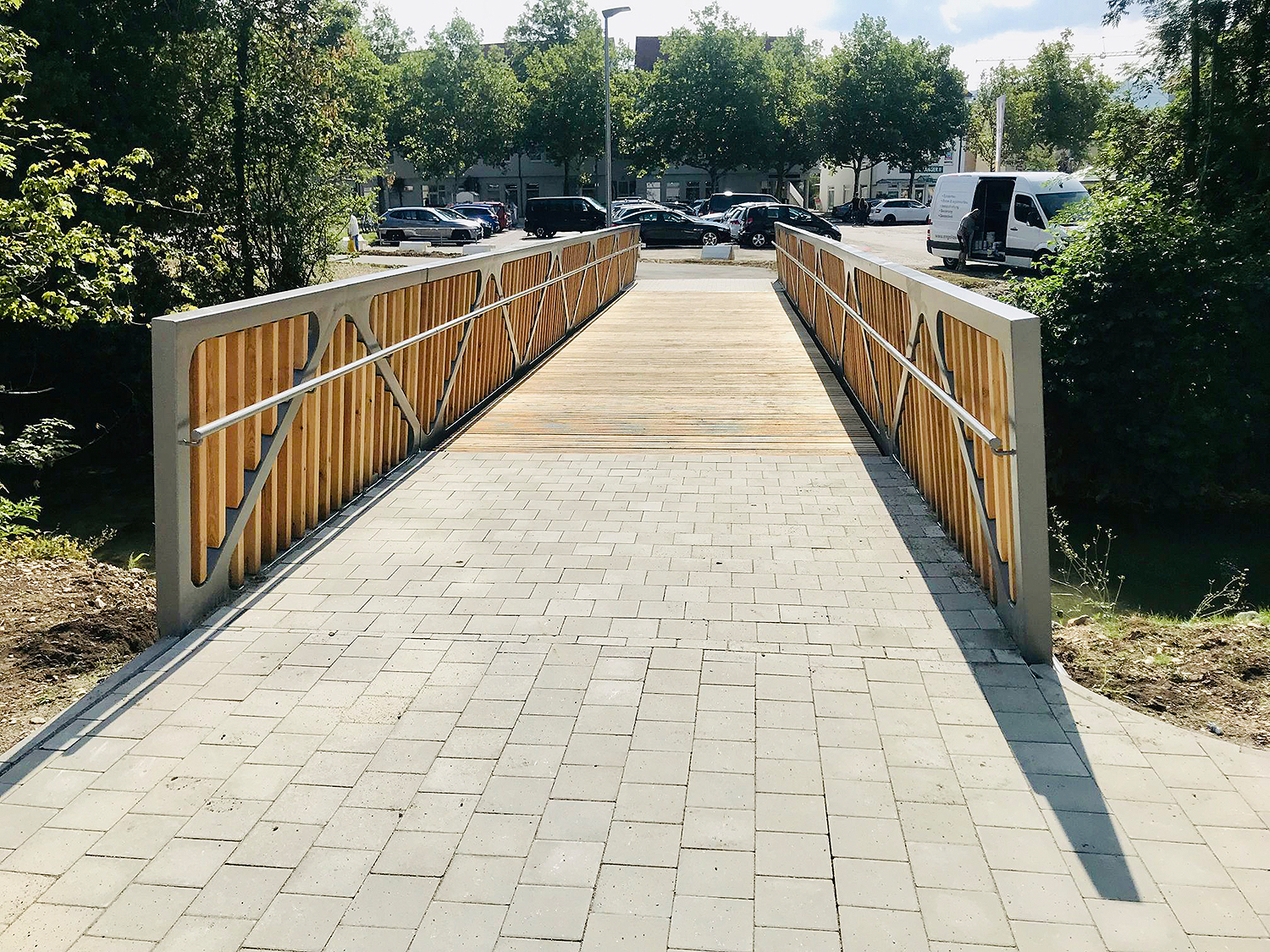

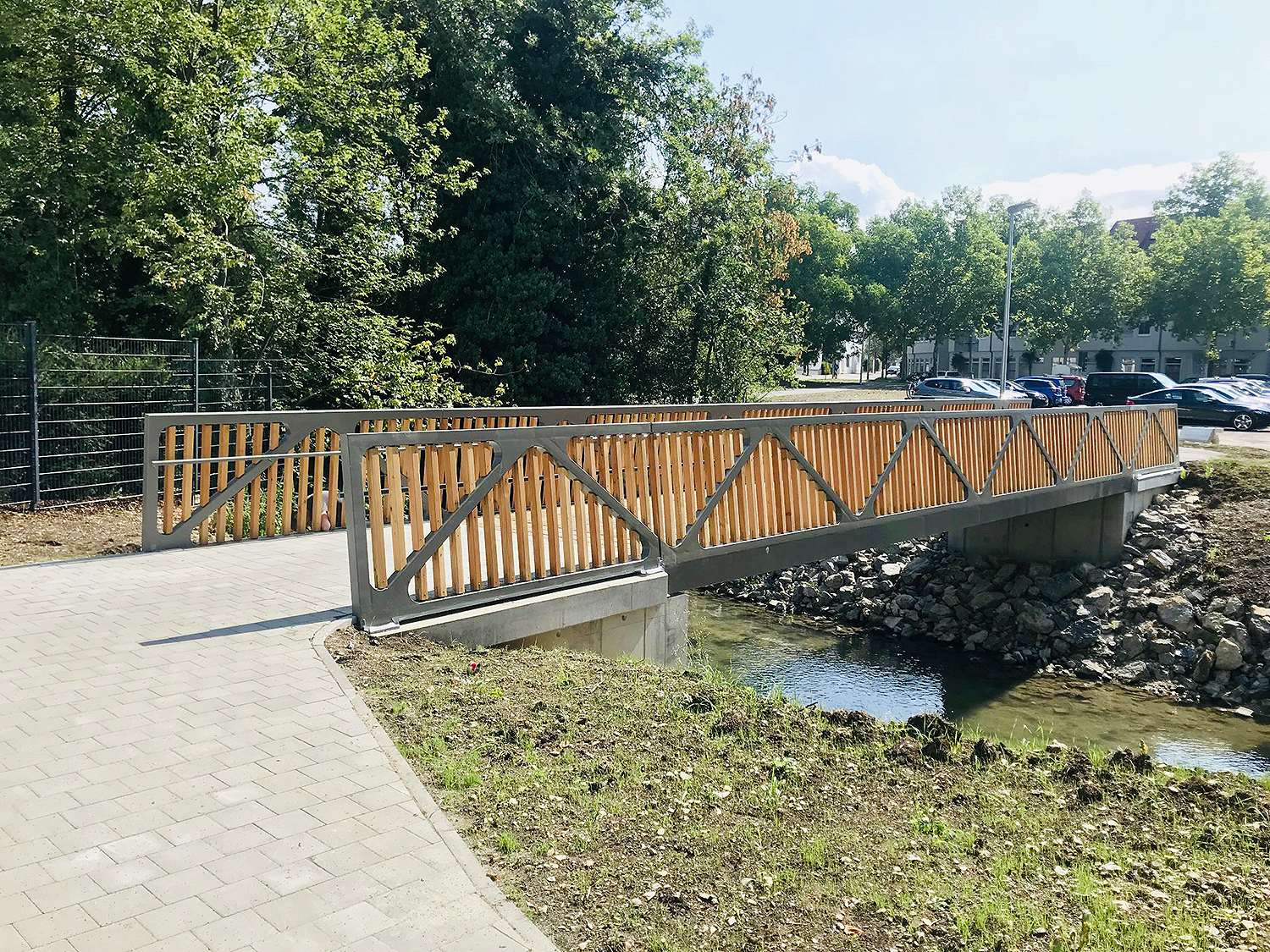

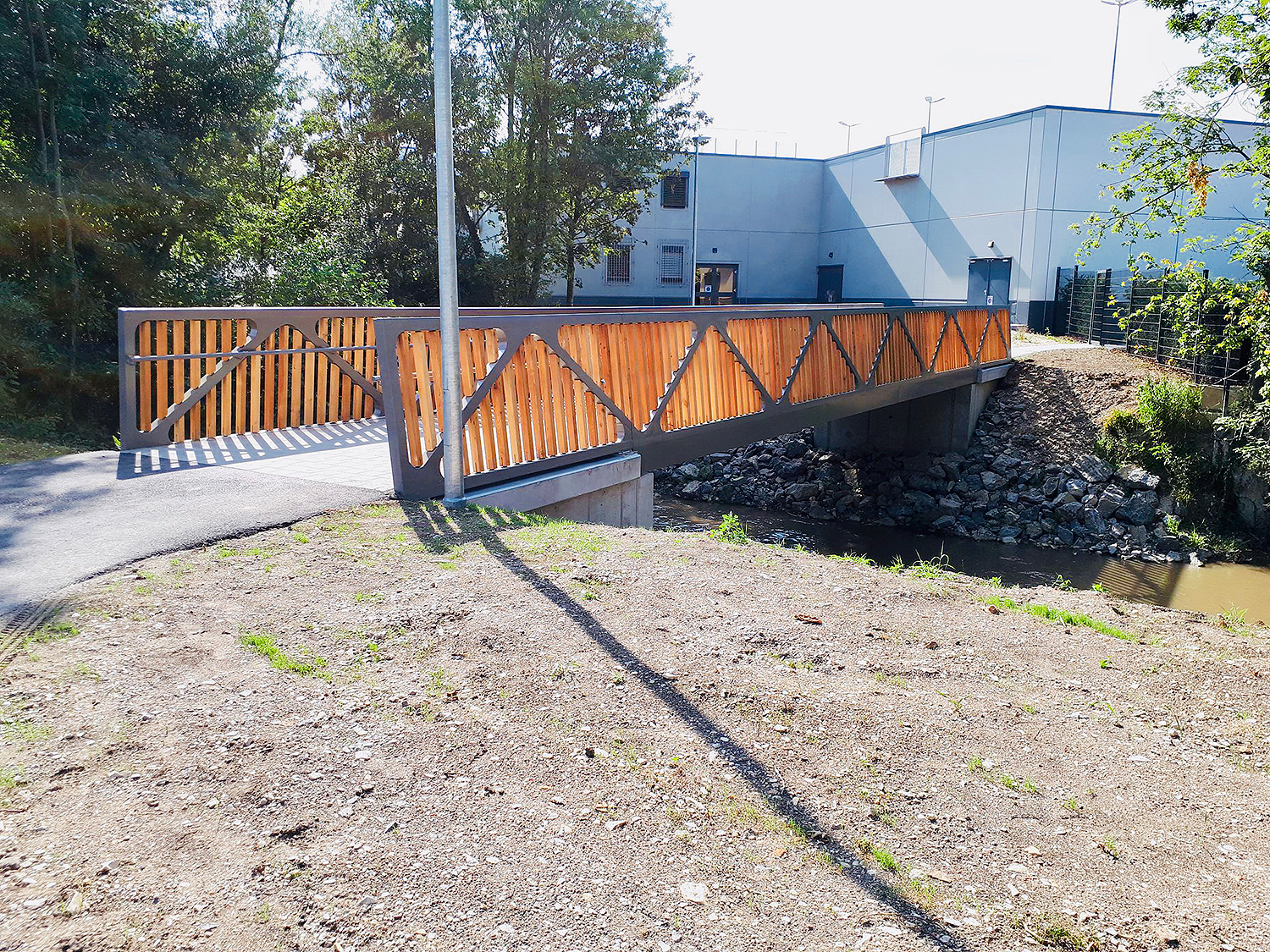

Die Brücke überspannt die Erms an dieser Stelle einfeldrig mit einer Spannweite von ca. 15 m. Die Brückenbreite beträgt 3,0 m. Als Tragkonstruktion sind leicht nach innen geneigte Fachwerkträger aus Stahl Hohlprofilen ausgebildet, die an den Knoten ausgerundet sind. Ein Stahlrost aus Quer- und Längsträgern bildet die Geh- und Fahrbahn und ist in die Fachwerkträger eingehängt.

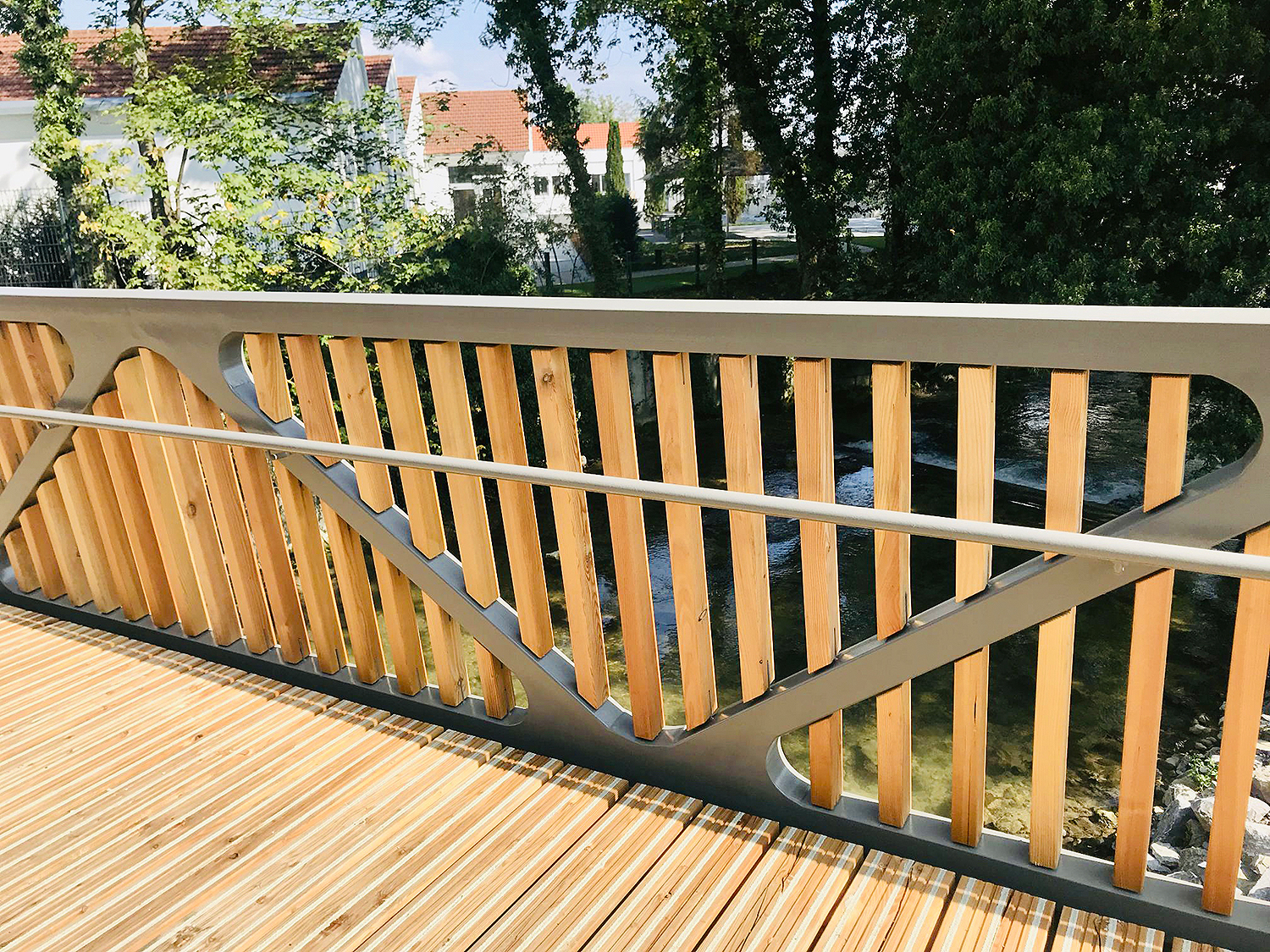

Der offene hölzerne Belag aus unbehandelter Lärche ist zur Rutschhemmung mit Epoxidharzstreifen (Slipstop) versehen. Die sich ergebenden Dreiecke des Fachwerkträgers sind als Staketen ebenfalls in Lärchenholz geschlossen. Flach gegründete Widerlager tragen die Lasten in den Baugrund ab.

Fertigstellung:
2018
Entwurf:
tragwerkeplus Ingenieurbauplanung, Reutlingen
Bauherr:
Stadt Metzingen
Bauwerkskosten:
300.000
Leistungsphasen:
Ingenieurbauplanung 2-8, Tragwerksplanung 2-6, örtl. Bauüberwachung
Fotograf:
tragwerkeplus
Projektnummer:
G0570
