Aussegnungshalle in Leinfelden-Echterdingen

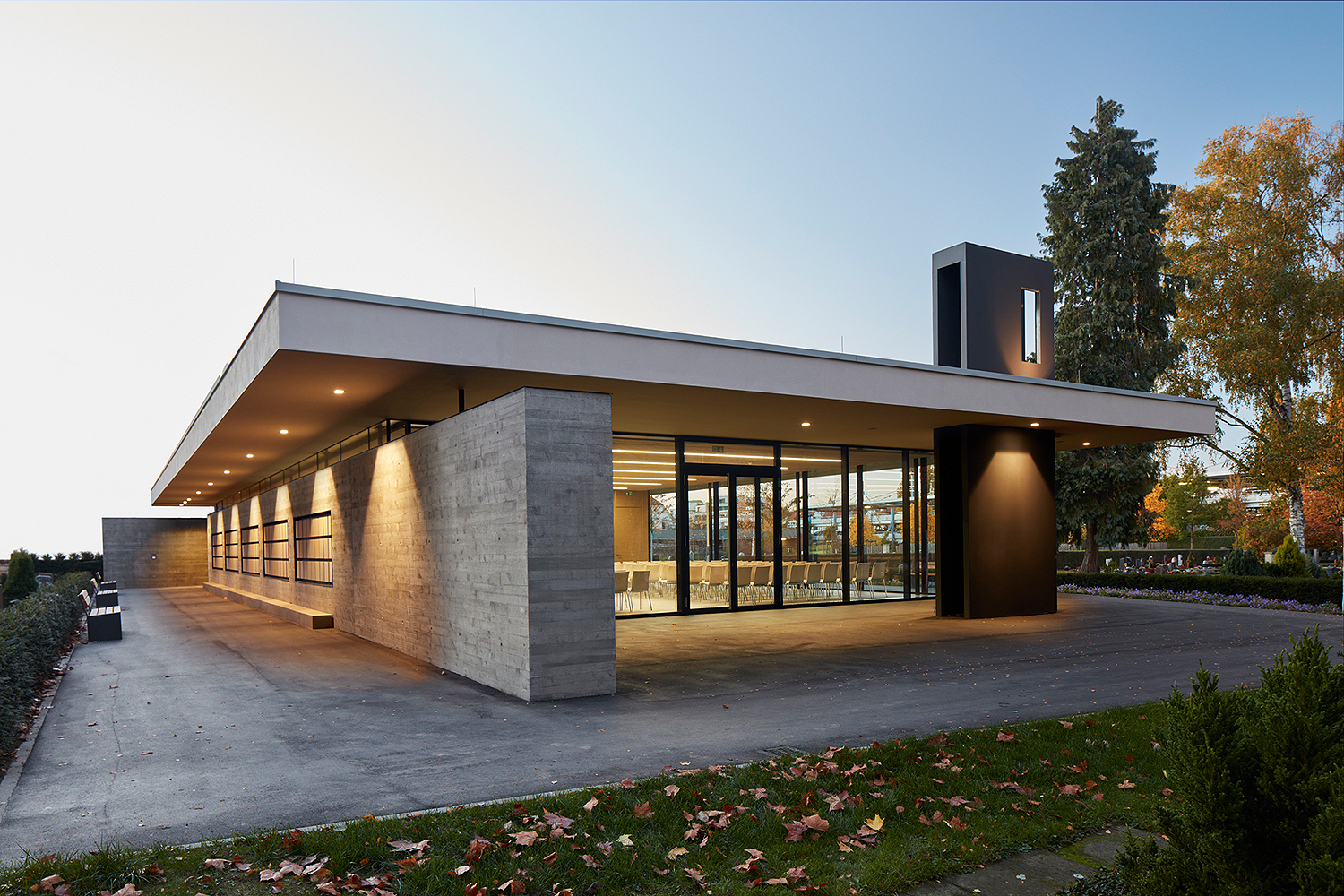

Bei dem Bauvorhaben handelt es sich um einen 1-geschossigen Baukörper mit den Außenabmessungen von 30 m x 15 m. Die Dachkonstruktion kragt auf allen 4 Seiten über den Hausgrund über, wobei sie auf der Eingangsseite noch von der sich dort befindenden Glockenturmkonstruktion gestützt ist.

Die sekundäre Dachkonstruktion wird von einer als Dachscheibe ausgebildeten Massivholzplatte gebildet. Diese lagert auf der stählernen Primärkonstruktion auf oder ist in diese eingeschoben. Auf den Schmalseiten bilden die Massivholzelemente auch die Dachvorsprünge.

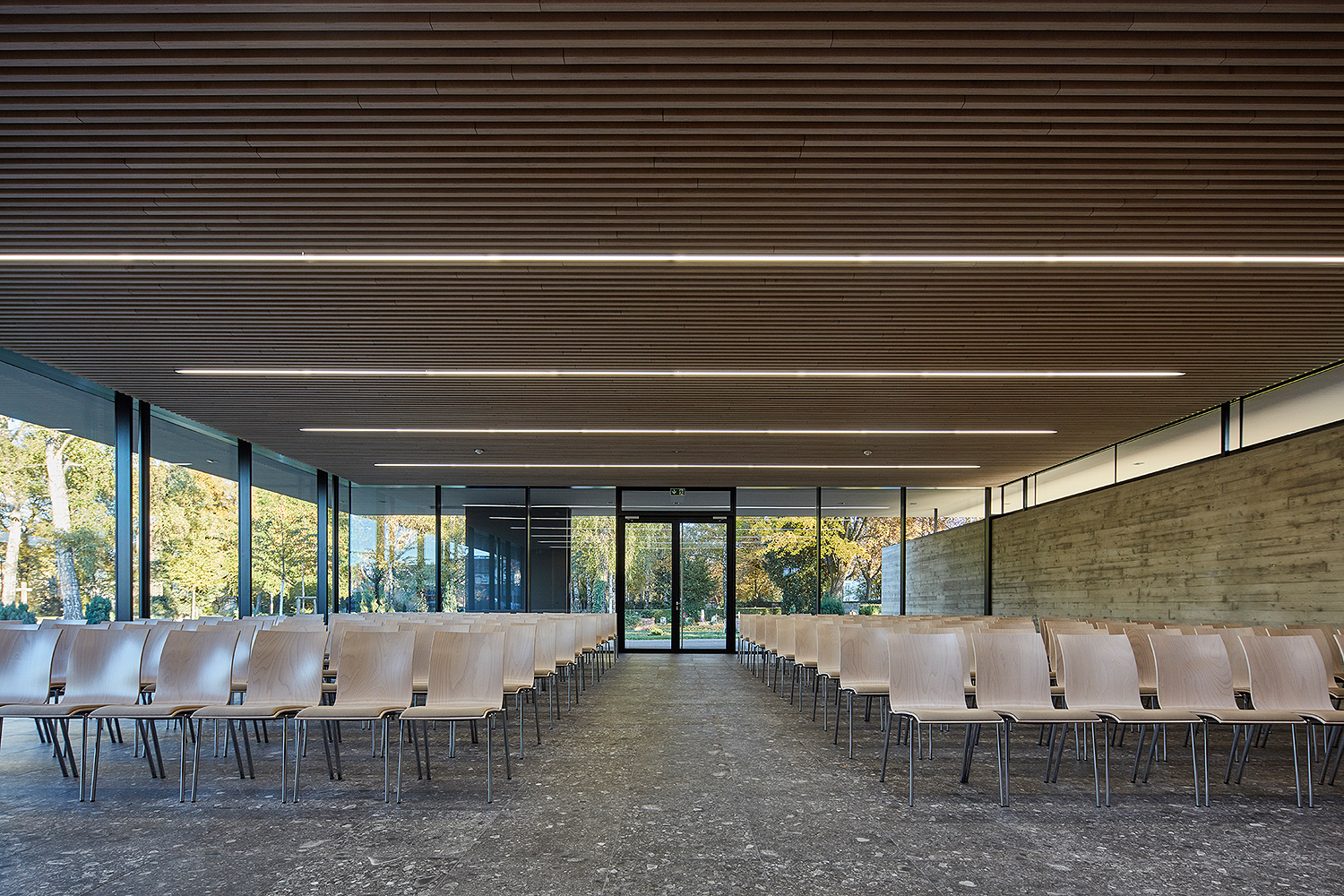

Die primären Stahlträger überspannen die Dachkonstruktion im Feierraumbereich mit überhöhung komplett oder sind im Nebenraumbereich auf Zwischenwänden in Massivbauweise aufgelegt. Den Dachvorsprung auf den Längsseiten bilden an diese Dachträger biegesteif angeschlossene Kurzstücke. Den Vordachbereich am Eingang trägt ein stählernes Trägerpaar.

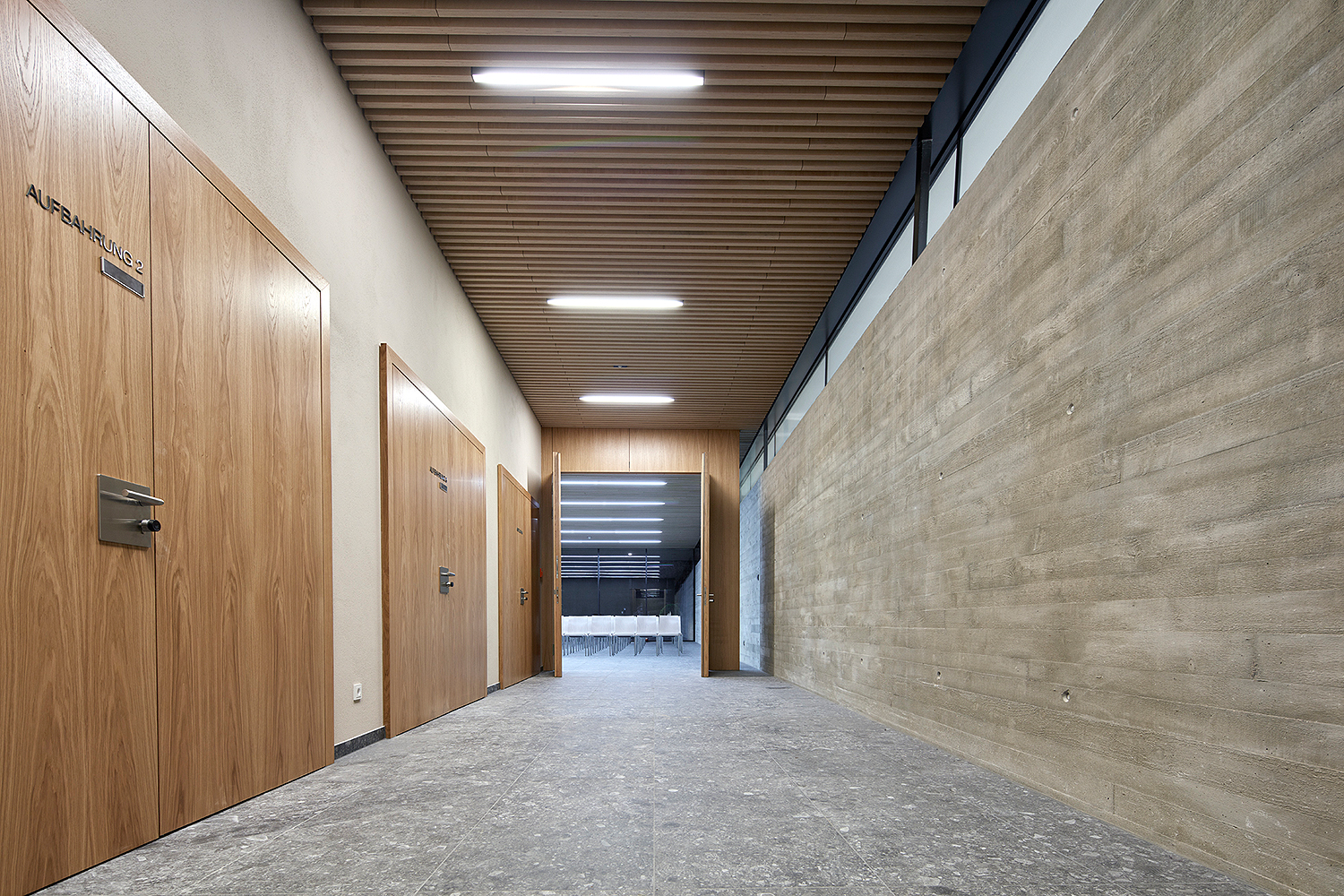

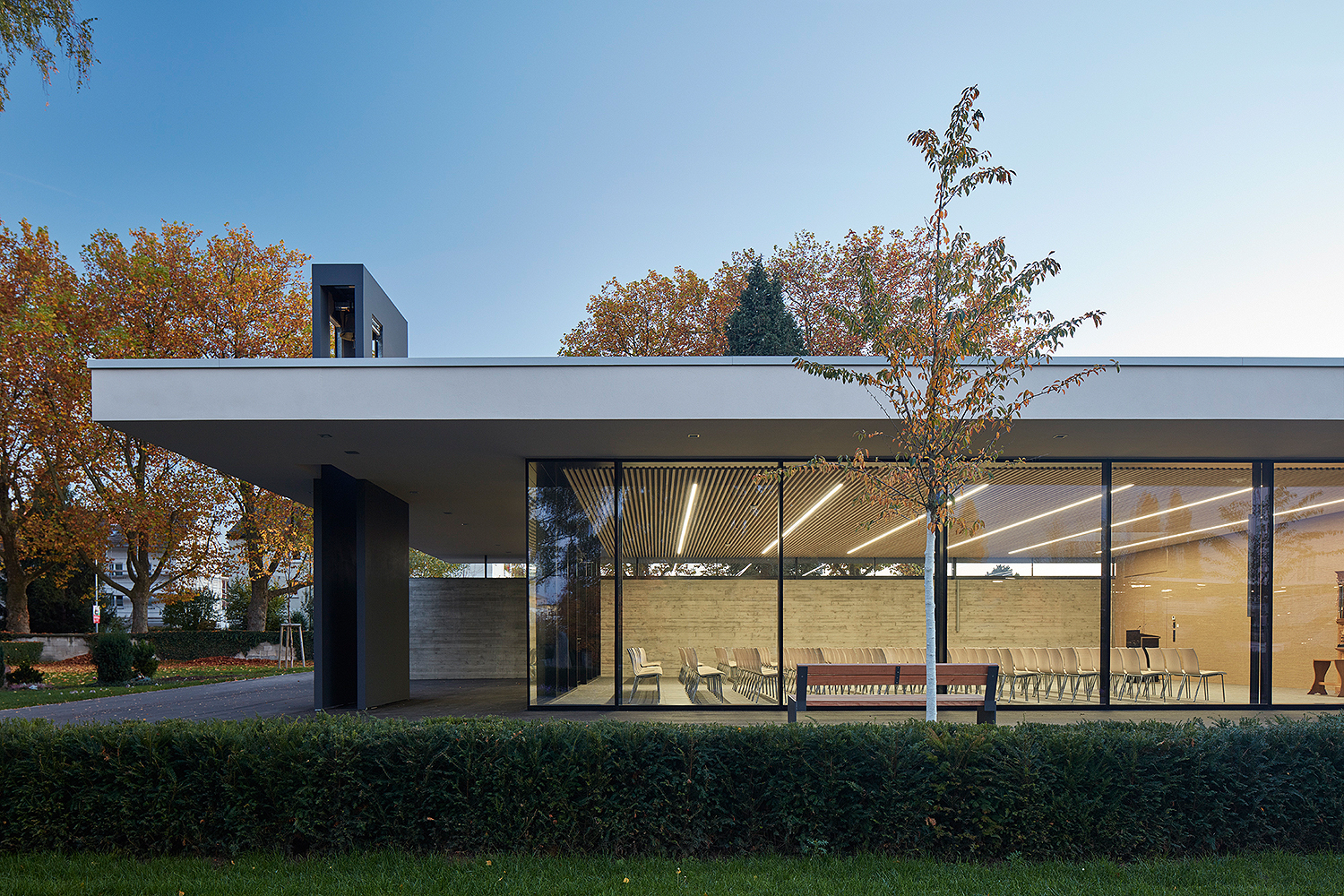

Die Vertikallasten aus dem Dach werden über Stahlholprofilstützen auf den beiden verglasten Fassadenseiten abgetragen. An der Süd- und Westseite bilden massige Sichtbetonwände, auf denen die Tragkonstruktion durch aufgeschweißte Stahl Massivstützen abgelöst ist, den Abschluss.

Fertigstellung:
2016
Entwurf:
dasch zürn architekten
Bauherr:
Stadtverwaltung Leinfelden-Echterdingen
Bauwerkskosten:
1.9000.000 €
Leistungsphasen:
2-6 und 8
Bildrechte:
tragwerkeplus
Fotograf:
Miguel Babo, Freiburg
