Überführung Wirtschaftsweg 10 über die BAB A8 München – Karlsruhe bei Gruibingen

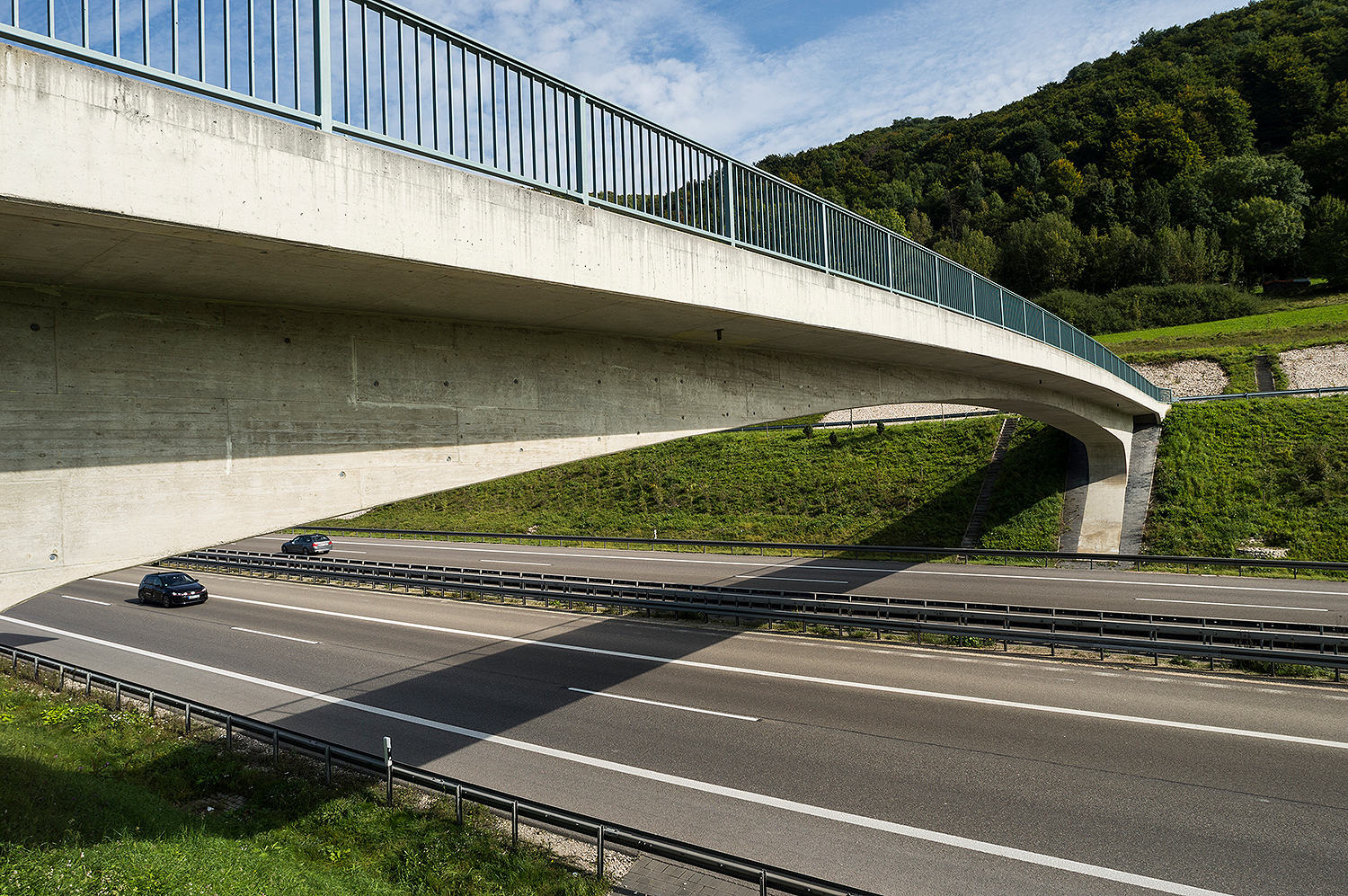

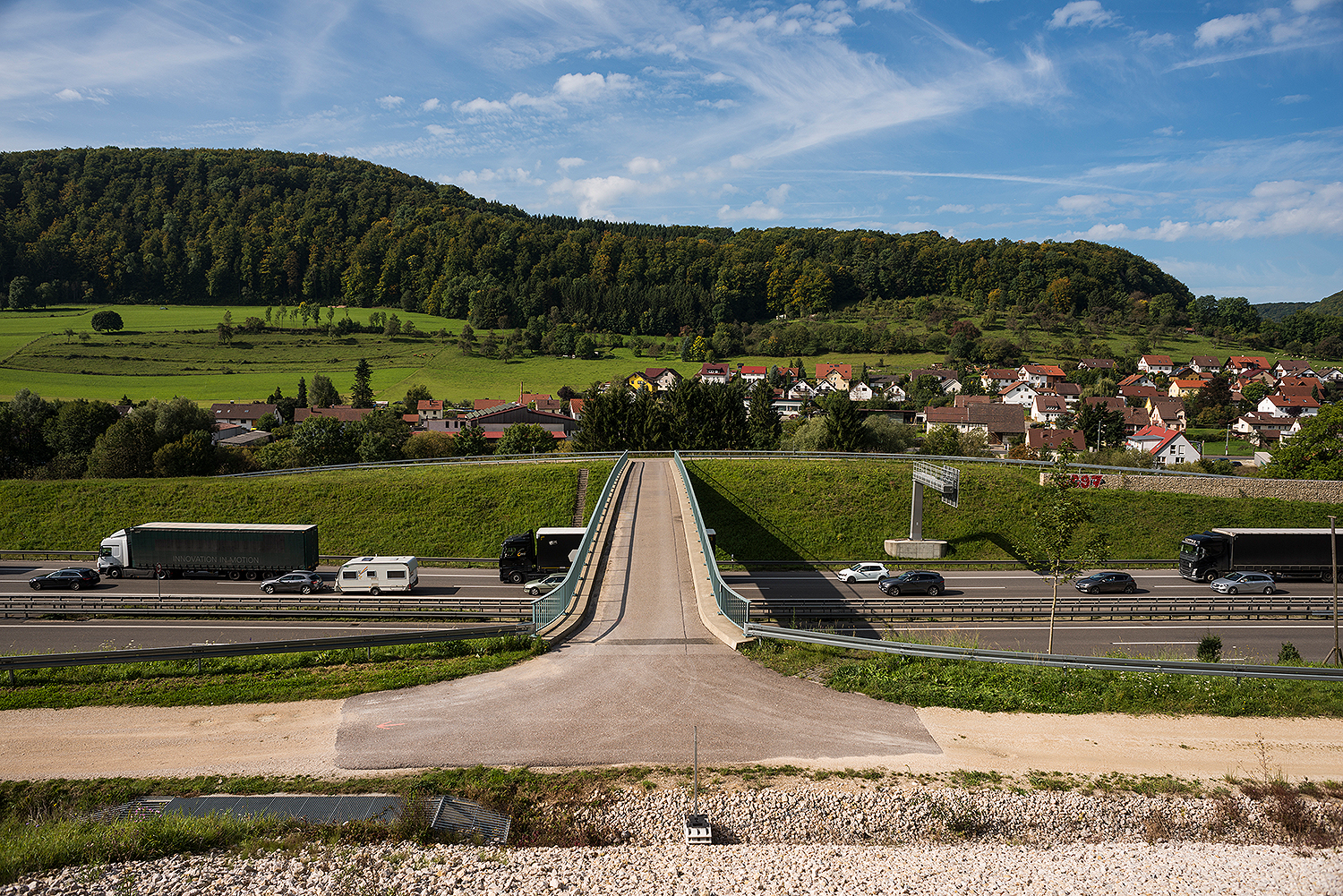

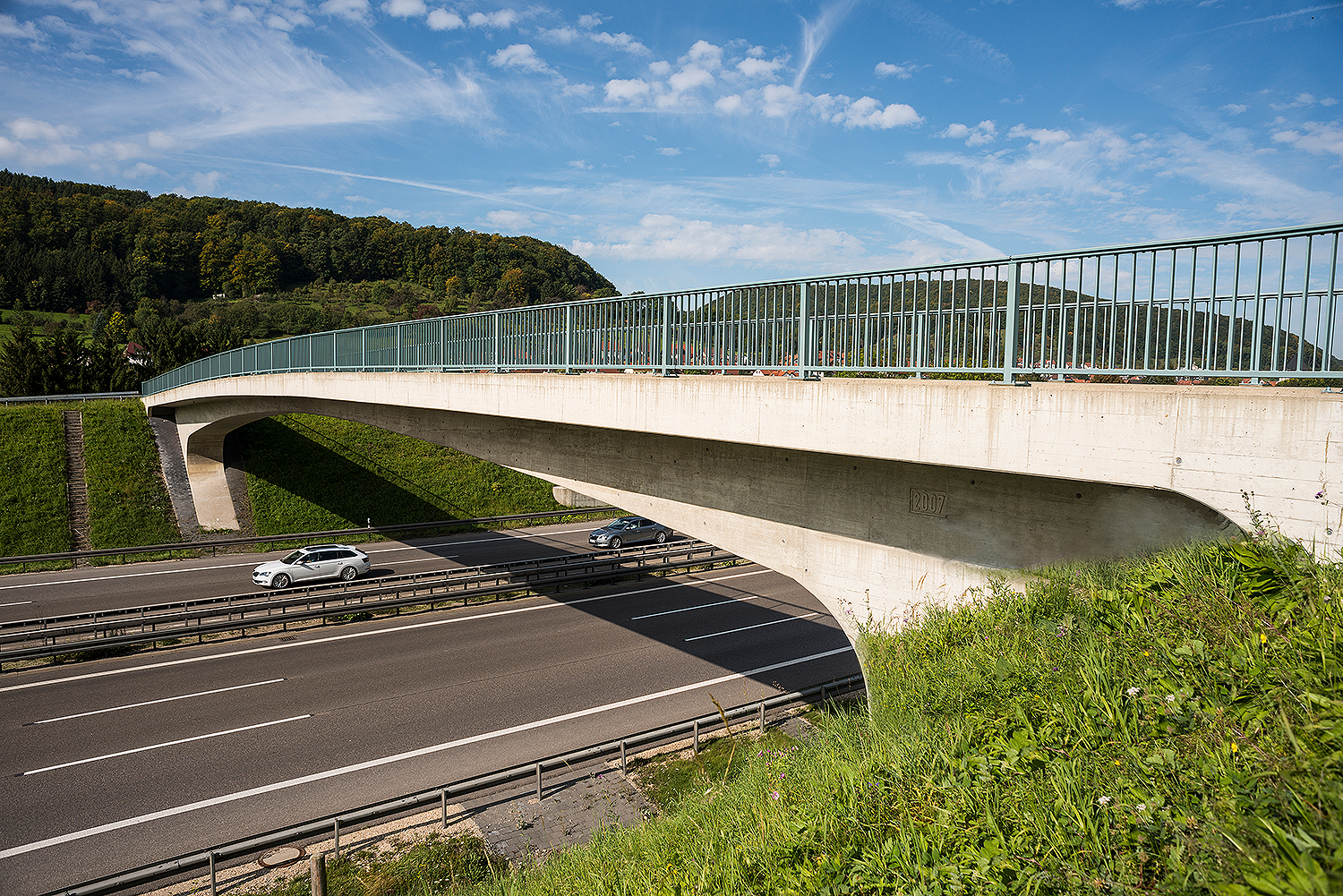

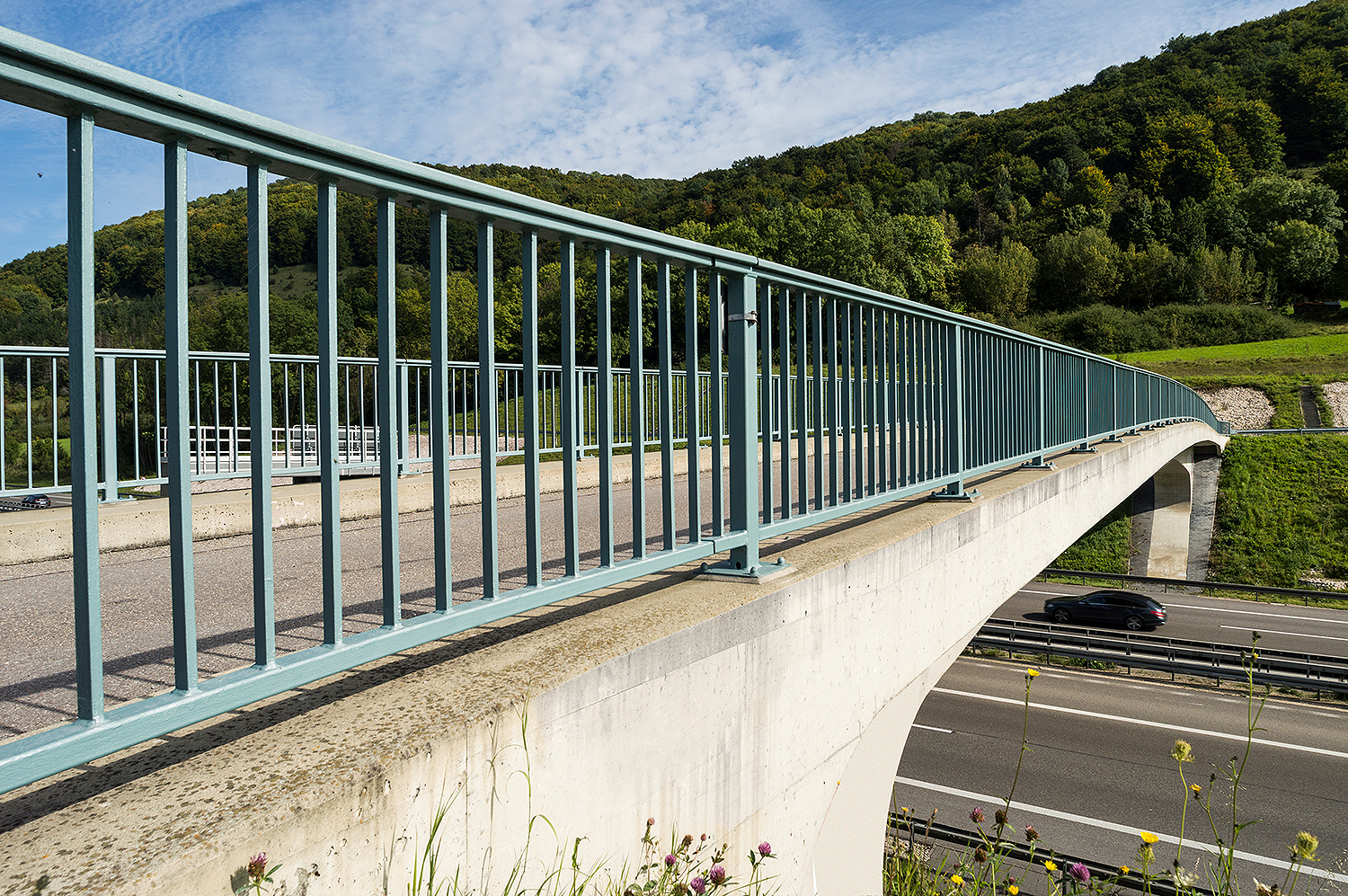

Im Zuge des Ausbaus der BAB A8 am Albaufstieg wurde bei Gruibingen eine Wirtschaftswebrücke über die Autobahn realisiert. Die Ausführung des schlanken Tragwerks erfolgte als vorgespannter Stahlbetonrahmen. Zur Vorspannung wurden Litzenanker Stahlgüte 1570/1770 verwendet. Der Brückenträger wurde mit einer Spannweite von ca. 52 m, bei einer Breite von ca. 4,50 m als einstegiger Plattenbalken bemessen.

Die Gründung der Widerlager erfolgte auf der Westseite als Tiefgründung mit Großbohrpfählen und auf der Ostseite als Flachgründung.

Fertigstellung:
2007
Entwurf:
Leonhardt, Andrä und Partner, Stuttgart
Bauherr:
Straßenbauverwaltung Ba.-Wü. Regierungspräsidium Stuttgart, Ref. 47.3
Bauwerkskosten:
n. b.
Leistungsphasen:
Tragwerksplanung: 4 + 5
Fotograf:
Stefan Merkel, Reutlingen
Projektnummer:
K0702
