Institut Dr. Foerster, Reutlingen

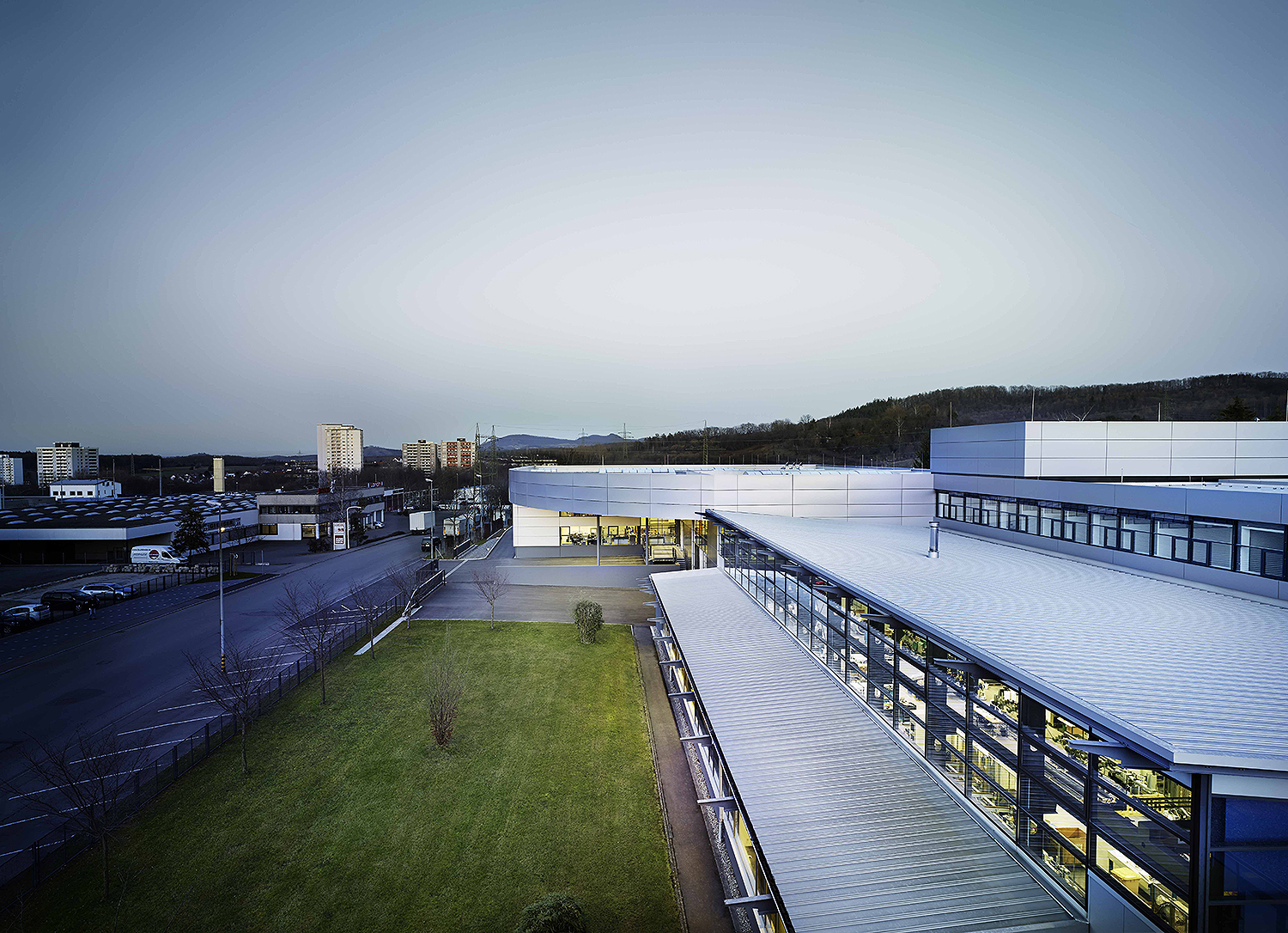

Die Erweiterung des Firmensitzes des Institut Dr. Foerster umfasst die Bereiche Produktion/Verwaltung, Logistik sowie ein Technikum. Die drei Gebäudeteile wurden in zwei Bauabschnitten erstellt. Für die Erstellung des ersten Abschnitts musste ein Bestandsgebäude bis 4,5 m Tiefe unterfangen werden.

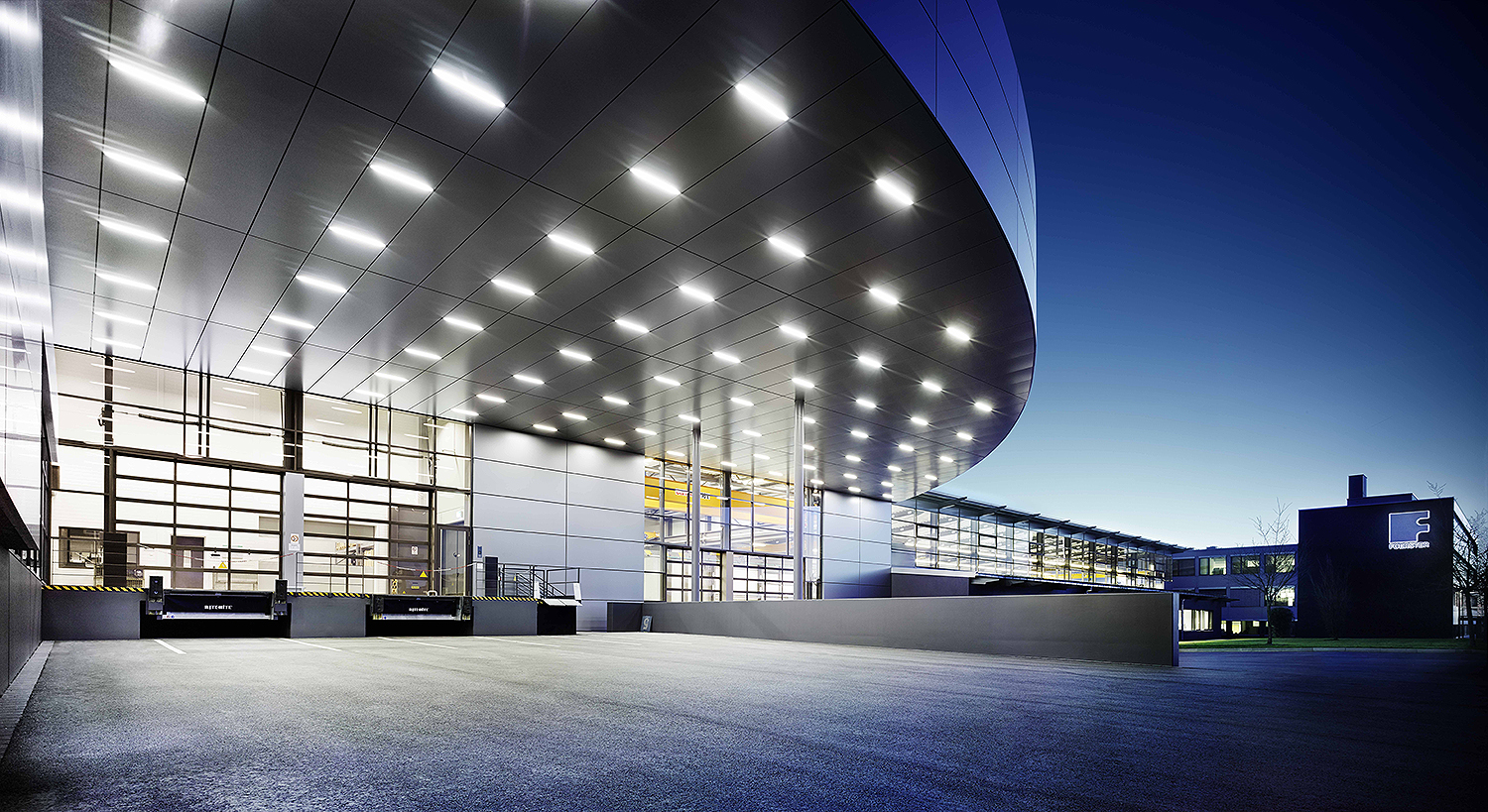

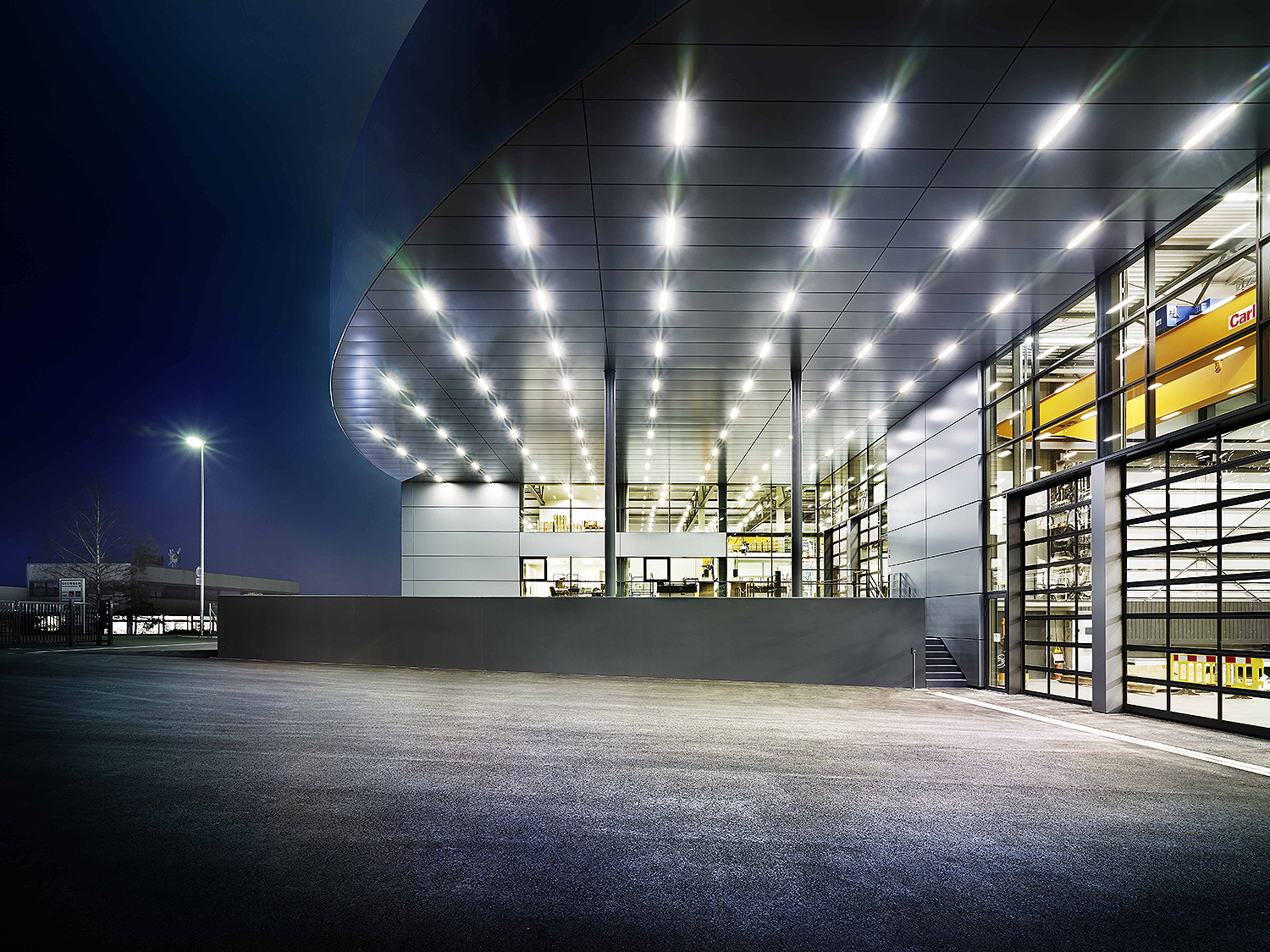

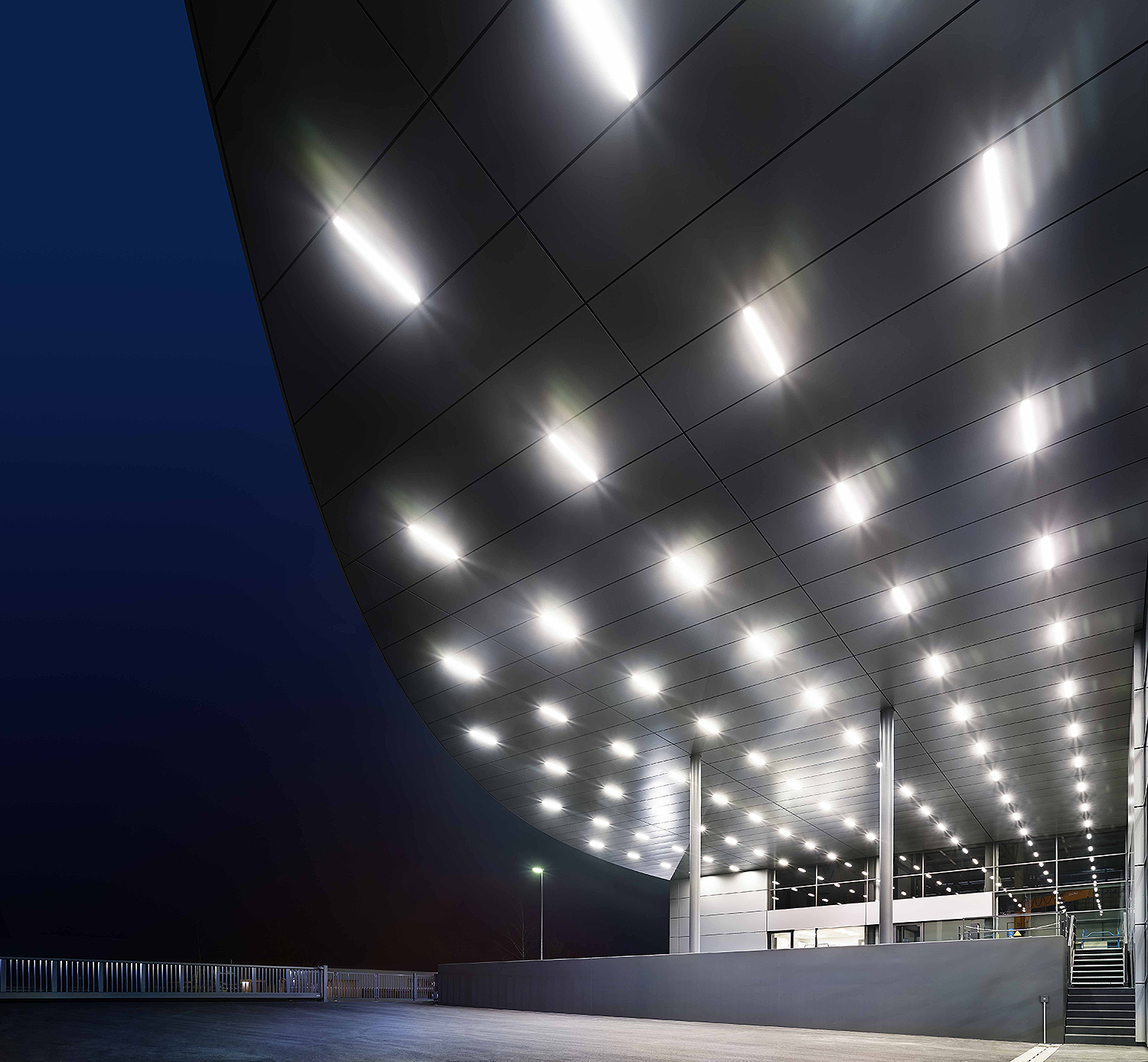

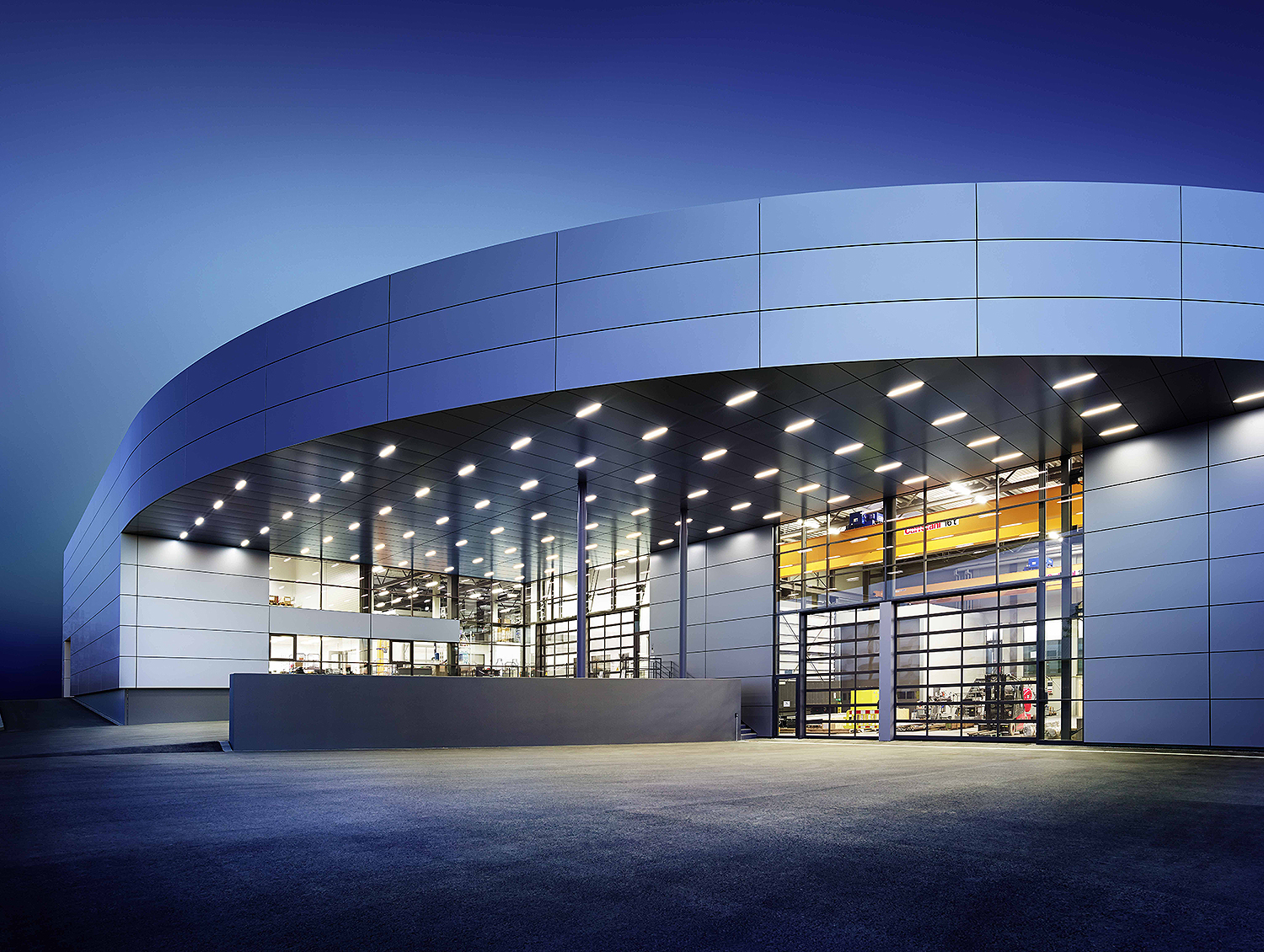

Das Logistikgebäude mit ca. 38×51 m Grundfläche und 9,9 m Höhe ist mit eingespannten Stahlbeton-Fertigteilstützen und einer Stahlfachwerk-Dachkonstruktion mit bis zu 23,5 m Spannweite ausgeführt. Teilbereiche sind durch einen Bühneneinbau 2-geschossig. Im Anschluss an die Logistik erschließt sich eine auf zwei Stützen vorgegelagerte, freitragende Hofüberdachung über der Zufahrt zu den Verladerampen.

Das Technikum mit ca. 25×26 m Grundfläche und 12 m Höhe wird ebenfalls mit Stahlfachwerk-Trägern überspannt. Die Aussteifung erfolgt über eingespannte Stahlbeton-Fertigteilstützen, Stahlverbände und eine Rahmenkonstruktion. In der Halle sind zwei 16-to-Brückenlaufkräne mit 25 m Spannweite installiert. Die Kranbahn als Stahl-Rahmenkonstruktion überspannt mit 16 m Spannweite eine aus dem Bestand quer in die Halle einragende Kranbahn. Diese wurde mit einer 5 m weiten Auskragung verlängert. Die fugenlose Bodenplatte und die daran eingespannten 2,5 m hohen Außenwände bilden eine wasserdichte Wanne gegen die angrenzenden höherliegenden Gebäudeteile.

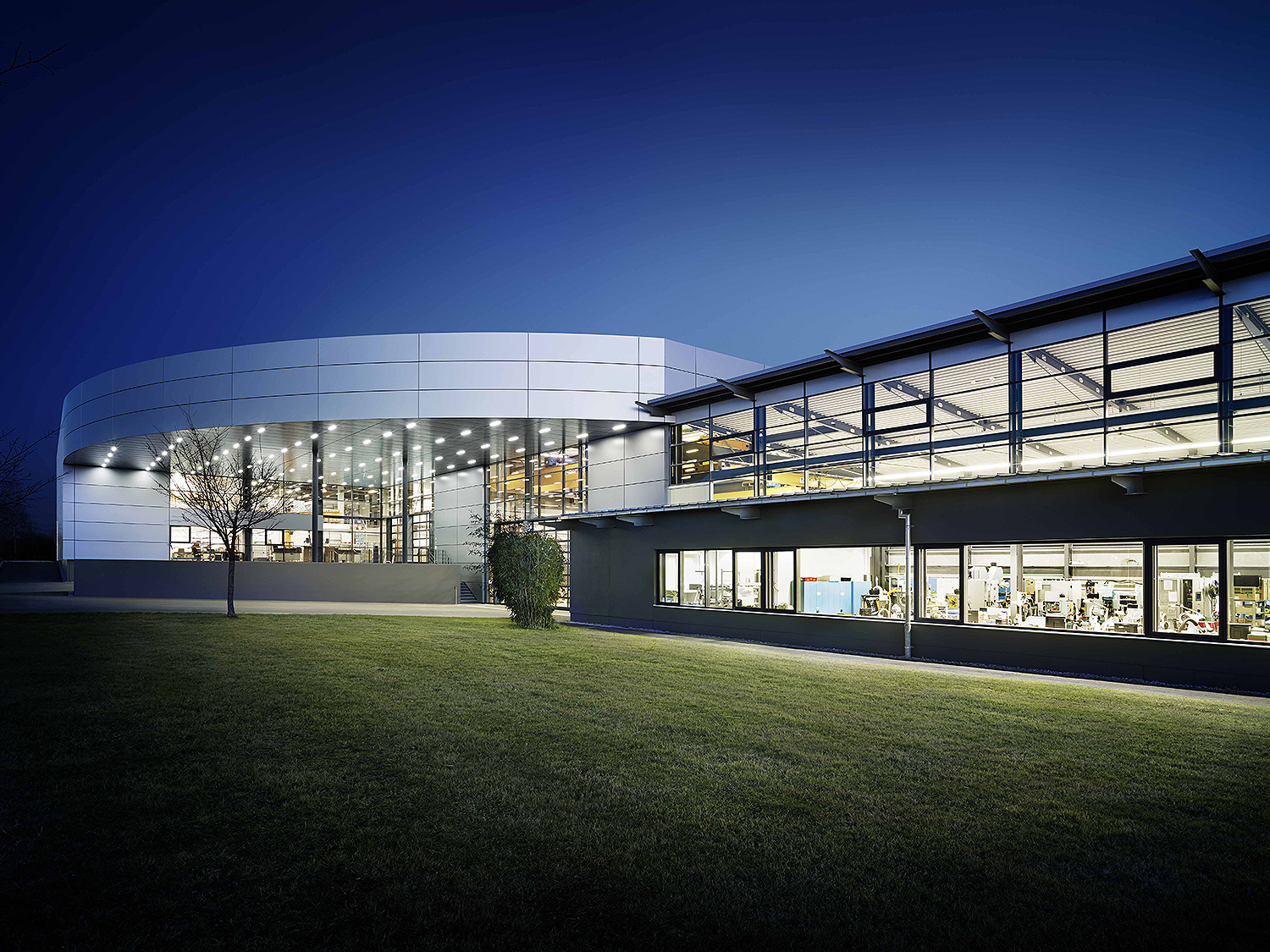

Der zweigeschossige Produktions- und Verwaltungsbau hat eine Grundfläche von ca. 56,5×35,5 m und 9,9 m Höhe. Die Decken sind als Spannbeton-TT-Platten-Decken mit bis zu 15,5 m Spannweite ausgeführt und auf Fertigteilunterzügen mit 10,0 m Spannweite gelagert. Die Aussteifung erfolgt im Obergeschoss über die eingespannten Stahlbeton-Fertigteilstützen, im Erdgeschoss über Wandscheiben und Treppenhauskerne. Ein Teilbereich ist durch eine ca. 13×19 m große und 4,4 m hohe Technikzentrale überbaut.

Fertigstellung:
2013
Entwurf:
Schmelzle + partner, Hallwangen
Bauherr:
Institut Dr.Foerster, Reutlingen
Bauwerkskosten:
10,0 Mio €
Leistungsphasen:
2-6+8/ Zone II
Bildrechte:
tragwerkeplus über schmelzle + partner
Fotograf:
Steffen Schrägle
