Ersatzneubau Fußgängersteg im Schattengrund über die L1187 in Stuttgart-Büsnau

Bei der bestehenden Holzbrücke über die L1187 im Schattengrund wurden im Zuge der Bauwerksprüfung Schäden festgestellt, die zu einer mehrjährigen Sperrung der Holzbrücke führten. Der Ersatzneubau wurde so konzipiert, dass die vorhandenen Gründungsteile weitestgehend mitgenutzt werden konnten.

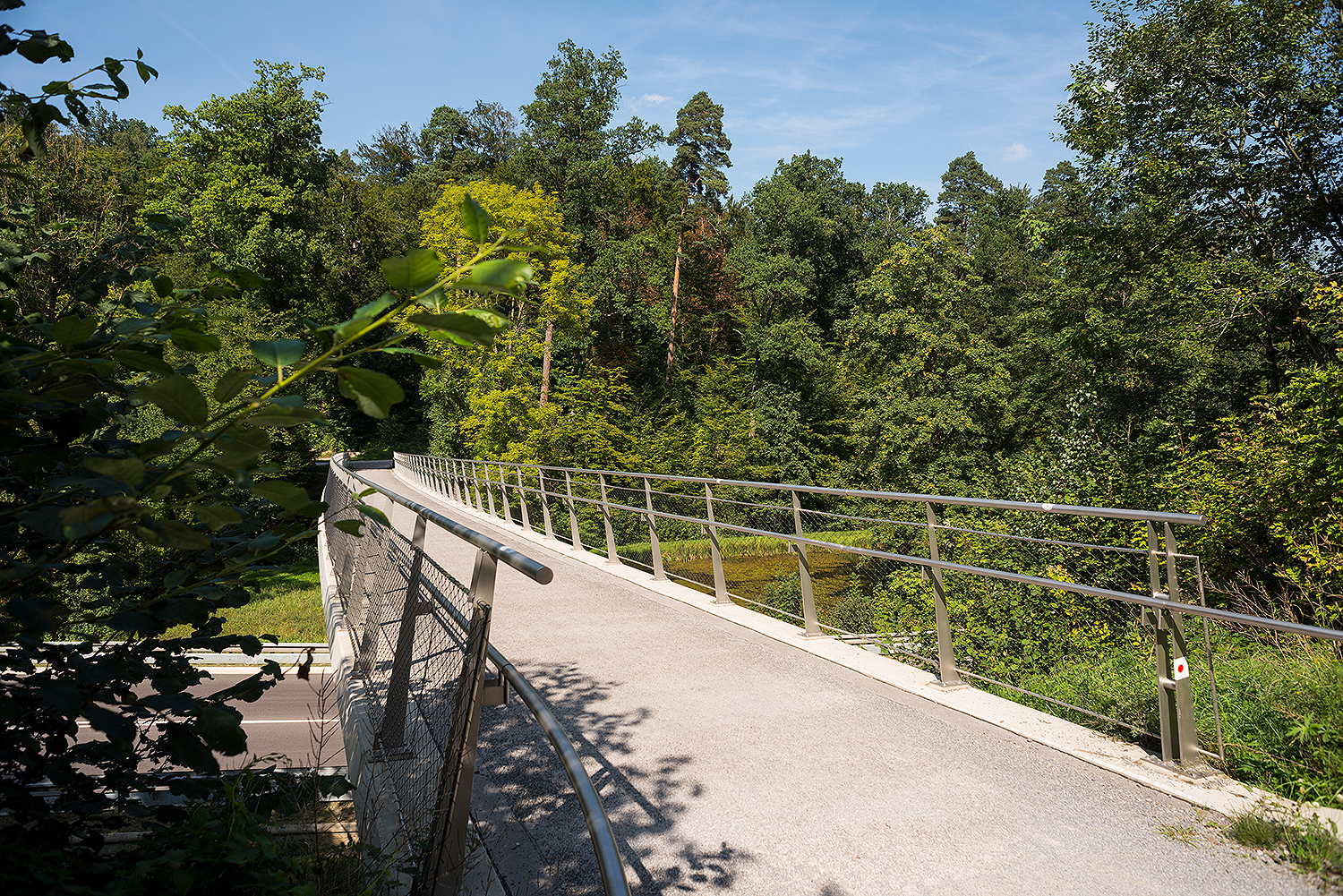

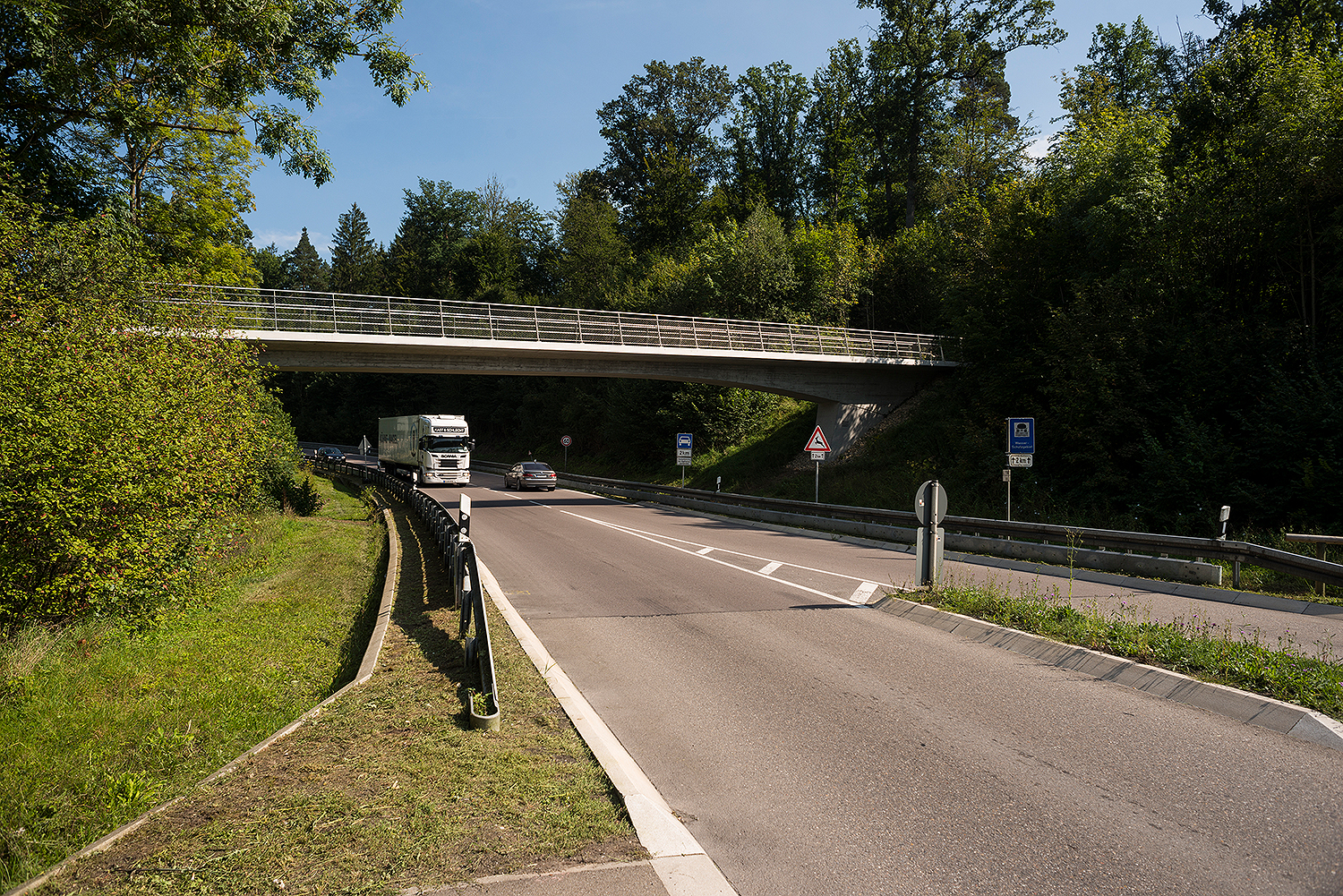

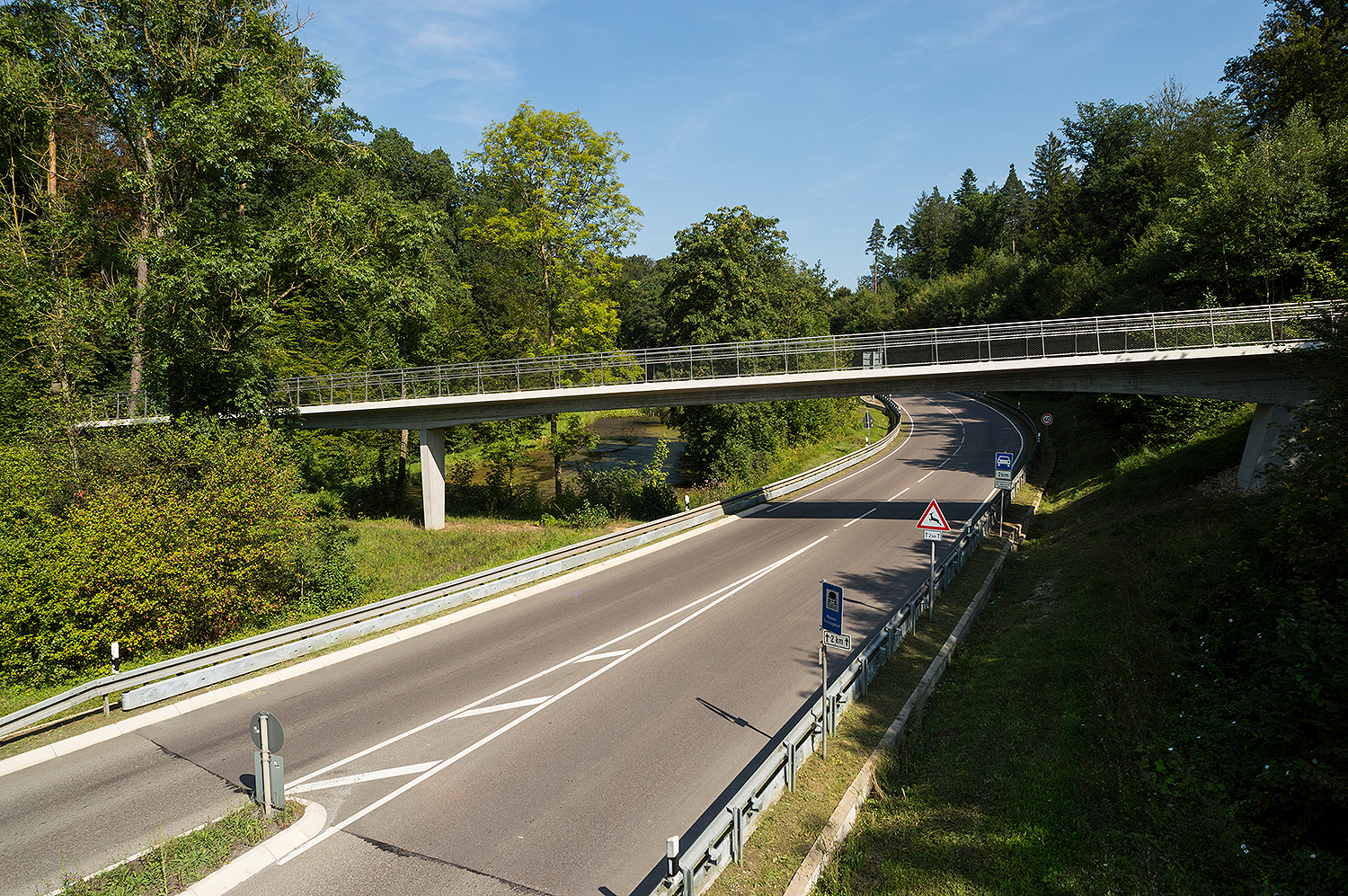

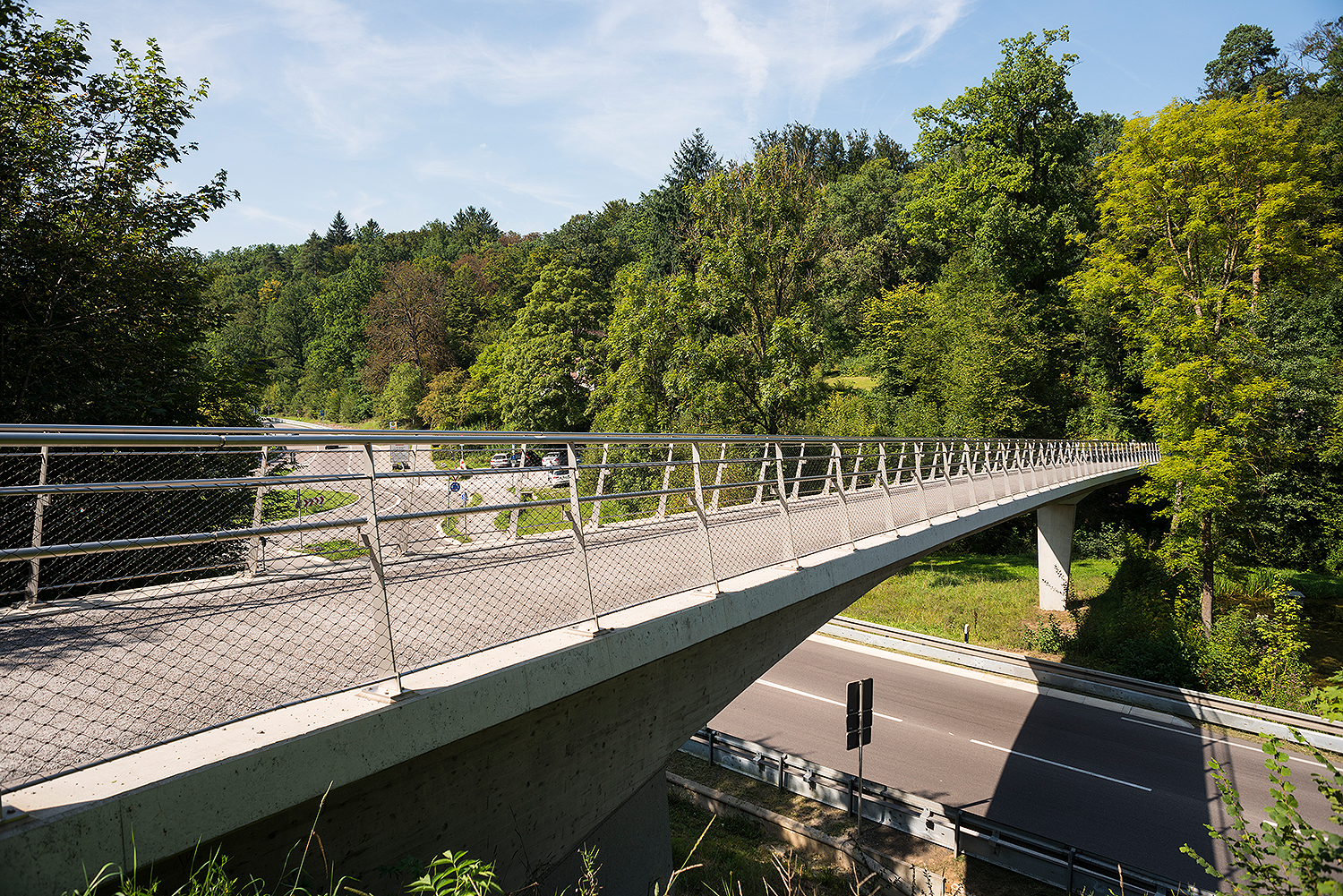

Als Tragwerk des Überbaus wurde ein schlanker Stahlbeton-Plattenbalken mit einer Bauhöhe von ca. 80 cm ausgeführt. Dieser überspannt die Straße und die angrenzende Grünfläche als Zweifeldträger mit Spannweiten von 27,5 m und 31,0 m. Die Breite der Gehbahnplatte beträgt 3,85 m. Zur Reduzierung der Bauhöhe ist der Plattenbalken einseitig in das Widerlager neben der Straße eingespannt.

Fertigstellung:
2015
Entwurf:
Peter und Lochner Beratende Ingenieure für Bauwesen GmbH, Stuttgart
Bauherr:
Landeshauptstadt Stuttgart, Tiefbauamt
Bauwerkskosten:
550.000 €
Leistungsphasen:
Tragwerksplanung: 4 + 5
Fotograf:
tragwerkeplus
Projektnummer:
G0852
