Bogenbrücke Burkhardtsmühle über die L 1185 bei Waldenbuch

Die Burkhardtsmühle ist die letzte Mühle am Ende des Siebenmühlentals. Hier kreuzt der Radweg zwischen Aich und Waldenbuch die L 1209 an der Einmündung der L 1209. Aufgrund des schlechten Zustandes der vorhandenen Brücke, wurde der Ersatzneubau erforderlich.

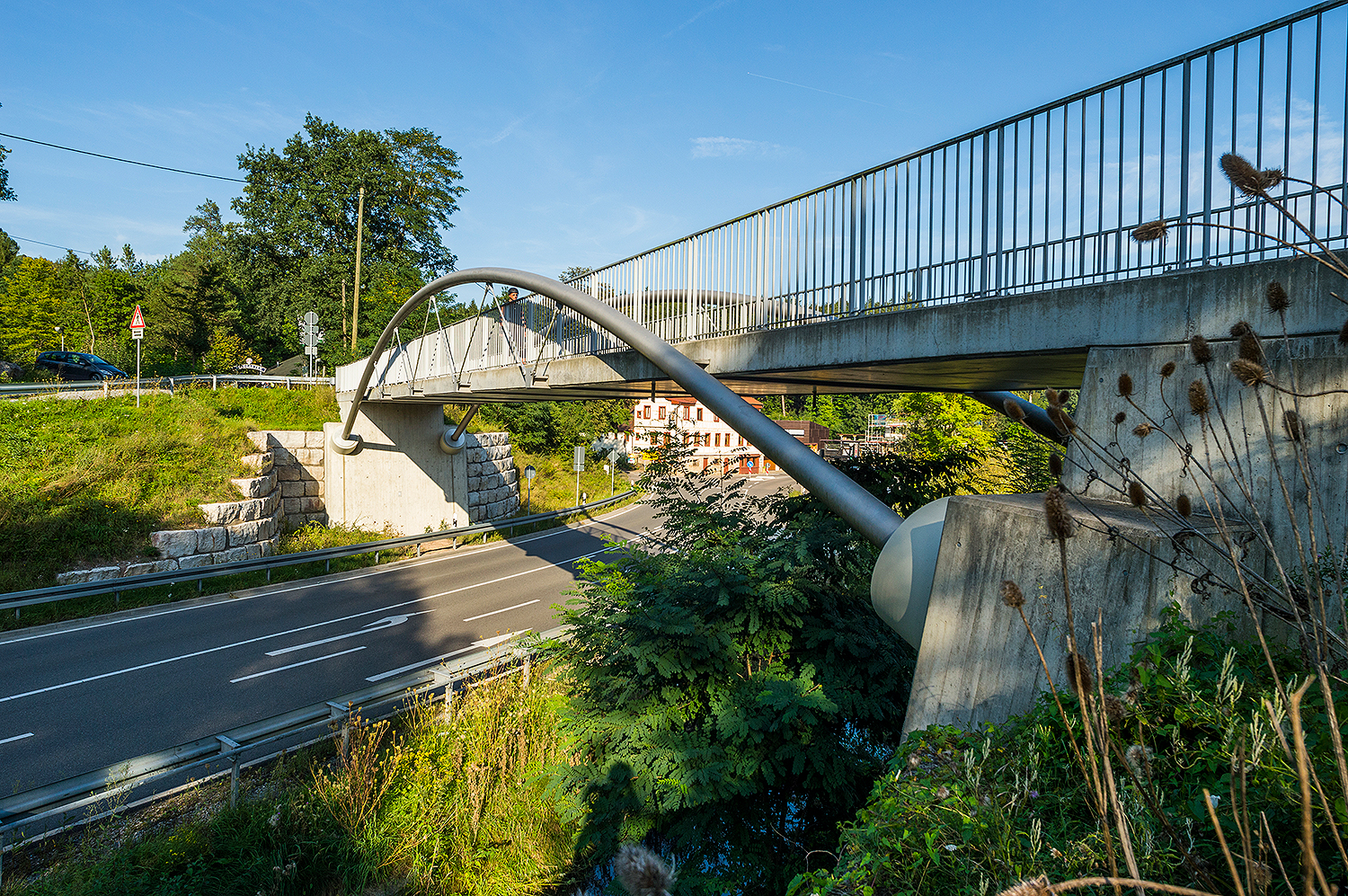

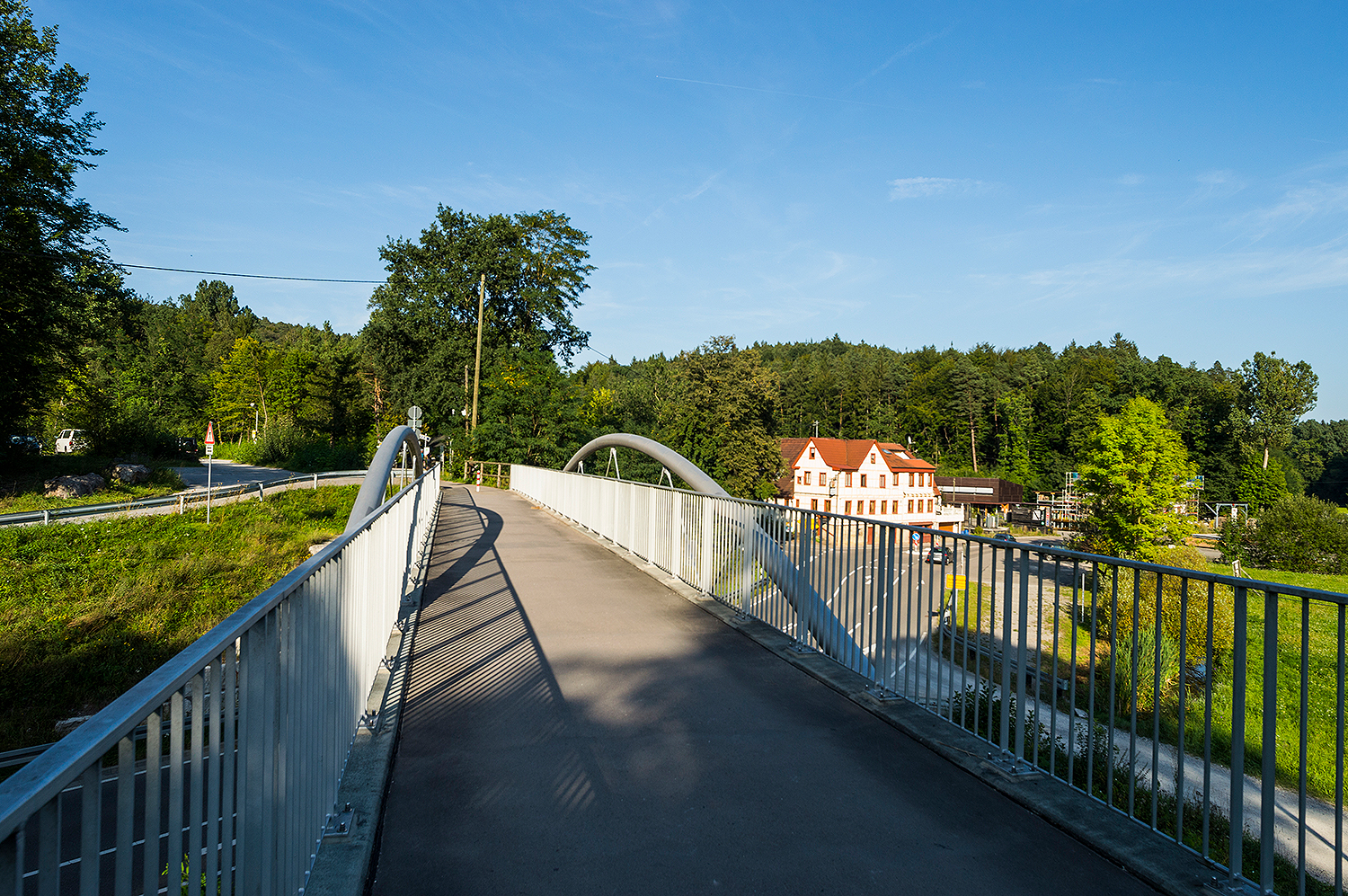

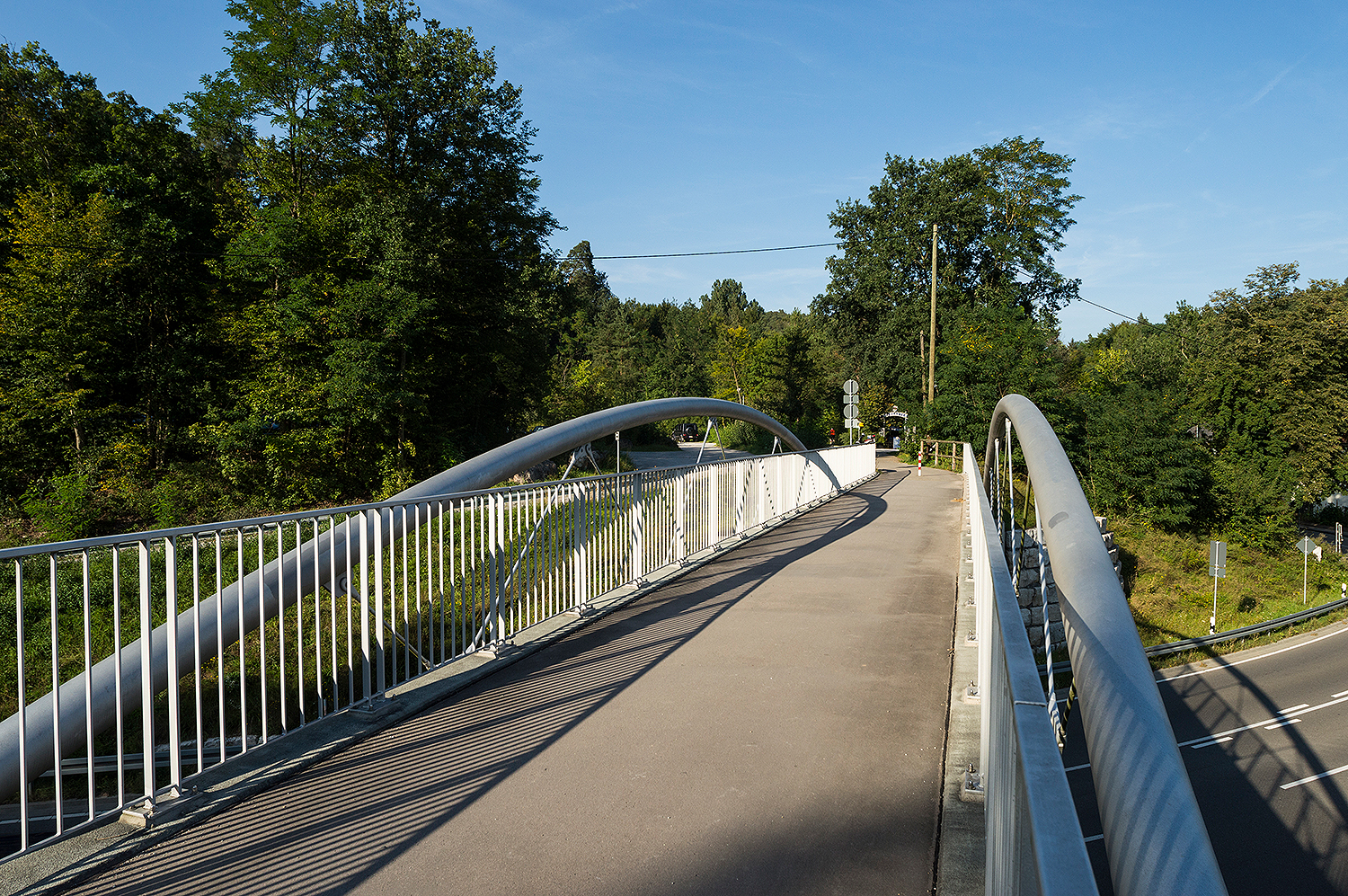

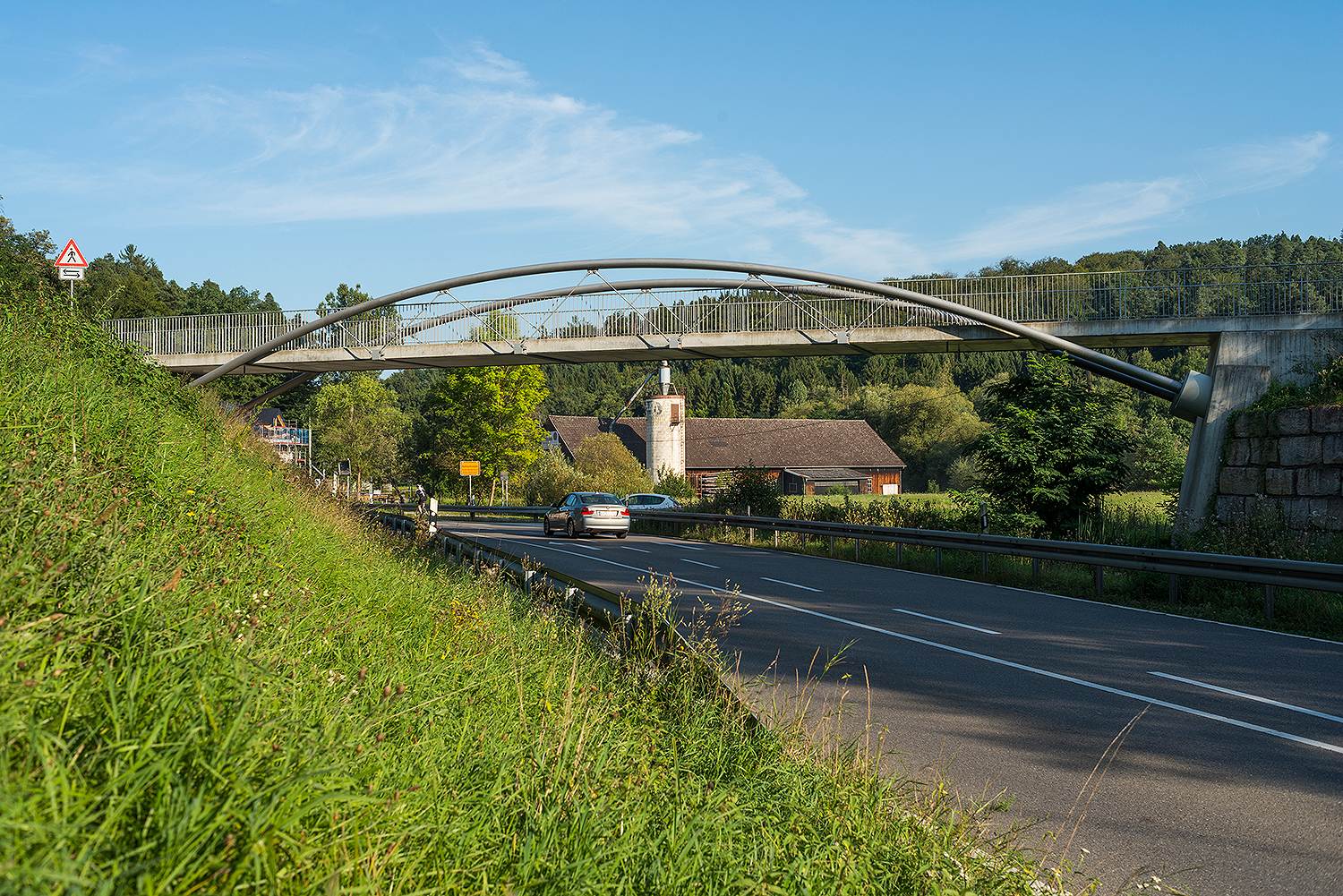

Die Entscheidung fiel auf eine Stahlbogenbrücke mit einer Stützweite des Bogens von ca. 33 m. Die 3 m breite Stahlbetonfahrplatte ist im Raster von ca. 4,55 m mit diagonalen Zugstäben aufgehängt und wird als Zugband für die primäre Tragkonstruktion mit herangezogen.

Die Gründung der Widerlager und Flügelwände erfolgt als Flachgründung.

Fertigstellung:
2012
Entwurf:
Regierungspräsidium Stuttgart, Referat 43 Ingenieurbau
Bauherr:
Straßenbauverwaltung Baden-Württemberg
Bauwerkskosten:
900.000 €
Leistungsphasen:
Tragwerksplanung: 4 +5
Fotograf:
Stefan Merkel, Reutlingen
Projektnummer:
G0136
